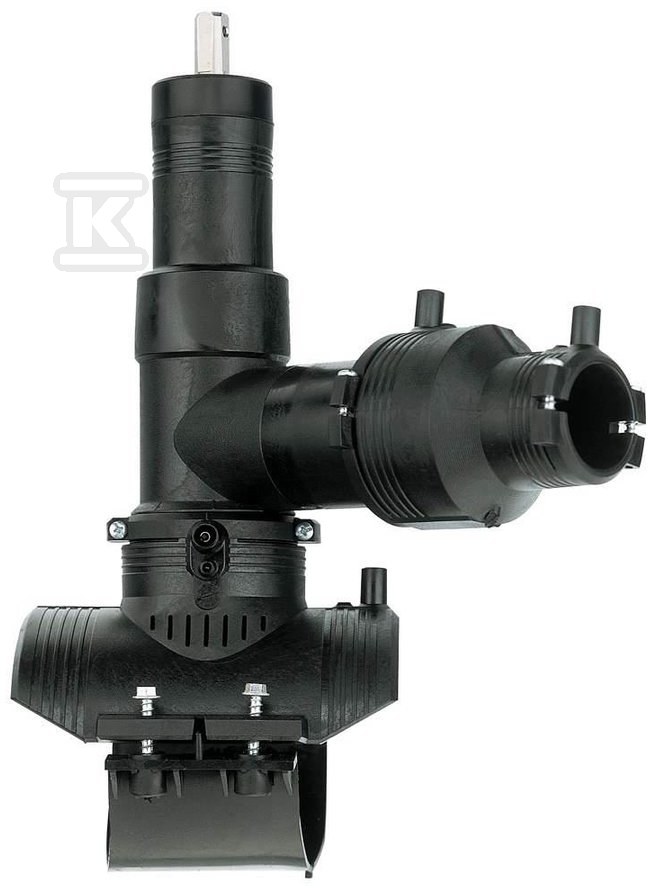

Obejma elektrooporowa z zaworem odcinającym-zestaw, d315-355x50 PE100, SDR17, PN5 gaz/PN10 woda, z obrotowym (360 stopni) odejściem, do nawiercania pod ciśnieniem 193155160

Rozgałęzienie rurociągu pod ciśnieniem bez konieczności opróżniania systemu

Obejma elektrooporowa z zaworem odcinającym to kompletne rozwiązanie do tworzenia odgałęzień na dużych rurociągach PE100 - bez przerywania pracy instalacji. Zestaw obejmuje mufę lub redukcję oraz wszystkie niezbędne elementy do wykonania przyłącza metodą nawiercania pod ciśnieniem. Konstrukcja przeznaczona jest na rury o średnicy 315-355 mm w klasie SDR17, co odpowiada ciśnieniu roboczemu 5 bar dla gazu i 10 bar dla wody.

Konstrukcja i mechanizm działania

Korpus wykonany z polietylenu PE100 zapewnia wysoką odporność chemiczną i trwałość w warunkach eksploatacji podziemnej. Grubość ścianki na poziomie 18,7 mm gwarantuje wytrzymałość mechaniczną przy zachowaniu elastyczności charakterystycznej dla tworzyw termoplastycznych.

Najważniejszym elementem tego zestawu jest zintegrowany frez do nawiercania, który umożliwia wykonanie przewiertu przez ściankę rury głównej bez konieczności zatrzymywania medium - instalacja pozostaje aktywna przez cały proces. Frez zamontowany jest wewnątrz korpusu obejmy i uruchamiany po zakończeniu procesu zgrzewania elektrooporowego.

Zawór odcinający otwiera się i zamyka po 28 obrotach pokrętła - to precyzyjny mechanizm pozwalający na stopniową kontrolę przepływu przez nowo utworzone przyłącze. Dzięki temu unikasz uderzeń hydraulicznych przy uruchamianiu odgałęzienia.

Odejście obrotowe 360° oznacza, że wylot przyłącza można ustawić w dowolnym kierunku po zamontowaniu obejmy na rurociągu - bez konieczności dodatkowego kolana czy korekty trasy rury przyłączeniowej. To znacząco upraszcza planowanie instalacji w ciasnych kanałach lub studniach.

System zgrzewania i wskaźniki jakości

Zgrzewanie elektrooporowe realizowane jest przez uzwojenie ukryte pod warstwą polietylenu - drut grzejny nie ma kontaktu z medium transportowanym w rurociągu, co eliminuje ryzyko korozji elementu grzejnego i przedłuża żywotność połączenia.

Wskaźniki poprawności zgrzewu wbudowane w korpus sygnalizują technikowi, czy proces nagrzewania przebiegł prawidłowo - wystają lub zmieniają kolor dopiero po osiągnięciu właściwej temperatury spoiny. To fizyczna metoda weryfikacji jakości połączenia na budowie.

Złącze wyposażone jest w 4-milimetrowe końcówki pin, które pasują do standardowych urządzeń zgrzewalniczych GF oraz większości kompatybilnych aparatów dostępnych na rynku. Nakrętka z uszczelką typu o-ring zapewnia szczelność połączenia elektrycznego między urządzeniem a obejmą.

Montaż i kompatybilność

Obejma dostarczana jest bez dolnej części montażowej - ta montowana jest osobno za pomocą dedykowanego urządzenia montażowego GF (art. 193 281 027). Wariant Topload wymaga narzędzia art. 799 350 477. Brak dolnej części fabrycznie zamontowanej ułatwia transport i pozwala na precyzyjne ustawienie jej dopiero na miejscu inwestycji.

Zestaw zawiera mufę lub redukcję dopasowaną do średnicy odejścia d50 mm, co pozwala na bezpośrednie połączenie z rurami przyłączeniowymi o standardowych wymiarach. Wysokość całkowita konstrukcji wynosi 366 mm, co należy uwzględnić przy projektowaniu lokalizacji przyłącza - szczególnie w studniach rewizyjnych o ograniczonej przestrzeni roboczej.

System ELGEF Plus firmy Georg Fischer to jedna z najbardziej rozpowszechnionych serii elektrofuzyjnych na rynku europejskim - kompatybilność z pozostałymi elementami serii (kolana, trójniki, redukcje) pozwala na budowę całych odgałęzień jednorodnymi połączeniami elektrooporowymi.
