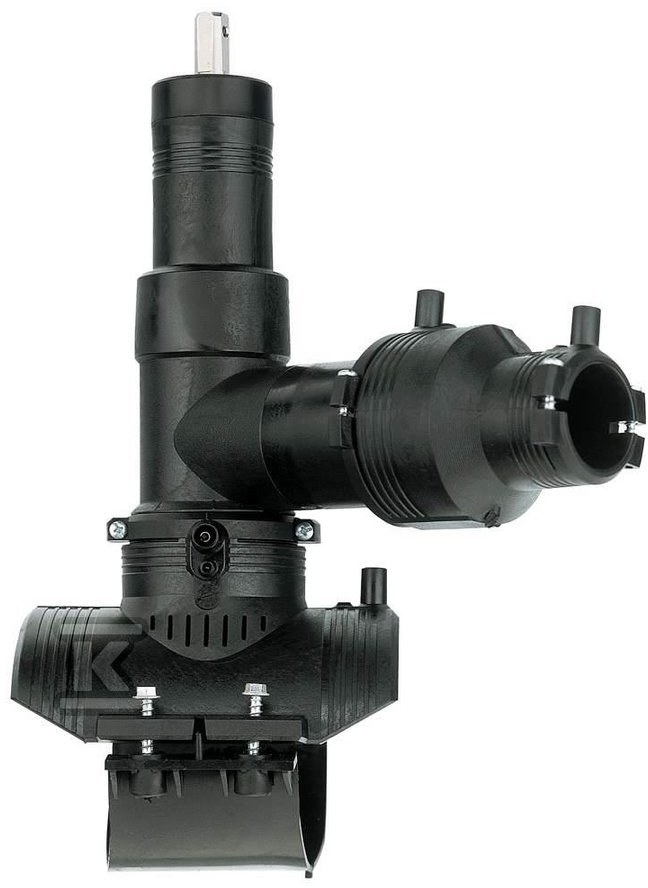

Obejma elektrooporowa z zaworem odcinającym-zestaw, d315-355x63 PE100, SDR17, PN5 gaz/PN10 woda, z obrotowym (360 stopni) odejściem, do nawiercania pod ciśnieniem 193155161

Konstrukcja i przeznaczenie obejmy elektrooporowej z zaworem

Obejma tego typu należy do systemu ELGEF Plus firmy Georg Fischer - jednego z wiodących rozwiązań do elektrofuzyjnego łączenia rur polietylenowych w instalacjach gazowych i wodnych. Element przeznaczony jest do wykonywania nawierceń pod ciśnieniem na istniejących rurociągach PE100 o średnicy zewnętrznej 315-355 mm (nominalnie DN300), bez konieczności wyłączania dostawy medium.

Zintegrowany frez wiertny pozwala na bezpieczne wykonanie przewiertu nawet przy aktywnym ciśnieniu w sieci - to kluczowa cecha przy modernizacjach i rozbudowie systemów dystrybucji, gdzie przerwy w dostawie są niepożądane lub niemożliwe. Długie, obrotowy odejście (360°) umożliwia dowolne ustawienie kierunku przyłącza po zgrzaniu - instalator nie jest ograniczony kątem wyprowadzenia rury odgałęźnej.

Mechanizm zaworowy i obsługa

Zawór odcinający zamyka się i otwiera po 28 obrotach, co zapewnia precyzyjną kontrolę przepływu i wyraźnie sygnalizuje stan armatury - zarówno dla ekipy montażowej, jak i późniejszego użytkownika sieci. Nakrętka wyposażona w uszczelkę typu o-ring gwarantuje szczelność połączenia na gałęzi przy wieloletniej eksploatacji pod ciśnieniem roboczym.

Technologia zgrzewania elektrooporowego

Uzwojenie grzewcze jest osłonięte warstwą polietylenu, co eliminuje bezpośredni kontakt spirali z medium transportowanym w rurociągu - rozwiązanie stosowane w całym systemie ELGEF Plus dla maksymalizacji trwałości połączenia. Produkt wykorzystuje standardowe 4-milimetrowe końcówki pinowe, kompatybilne z większością urządzeń zgrzewalniczych dostępnych na rynku.

Wskaźniki poprawności zgrzewu informują o prawidłowym przebiegu procesu - to istotne zarówno przy odbiorach technicznych, jak i podczas ewentualnych kontroli normowych.

Warunki pracy i dostarczony zestaw

Element pracuje przy ciśnieniu maksymalnym 10 bar dla wody pitnej oraz 5 bar dla gazu (przy 20°C). Średnica odejścia wynosi 63 mm, a całość wykonana jest z polietylenu PE100 w klasie SDR17. Produkt dostarczany jest jako zestaw zawierający mufę lub redukcję - instalator otrzymuje kompletny pakiet do bezpośredniego montażu. Dolna część mocująca nie jest dołączona; do osadzenia obejmy na rurze stosuje się dedykowane urządzenie montażowe GF.
