Złączka śrubowa do 36kV M16-95

Szybkie i pewne połączenie Cu/Al w sieciach do 36 kV

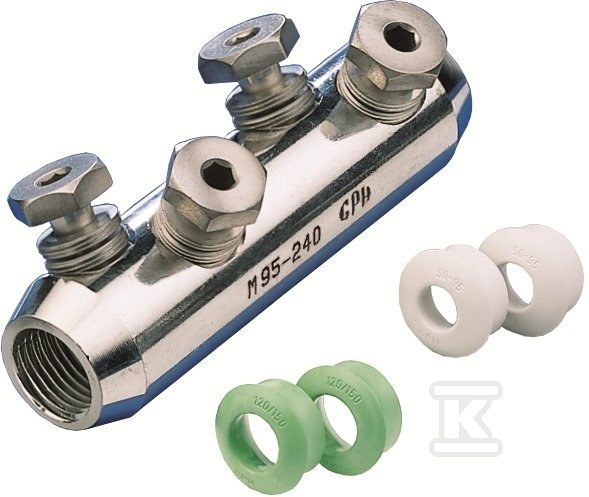

Złączka śrubowa M16-95 od Nexans GPH przeznaczona jest do mechanicznego łączenia żył kablowych miedzianych i aluminiowych w instalacjach niskiego i średniego napięcia. Rozwiązanie pracuje do 36 kV i obejmuje zakres przekrojów 16-95 mm2 dla przewodów okrągłych linkowych, z możliwością zastosowania przewodów pełnych 10-95 mm2 oraz sektorowych 25-70 mm2. Dzięki konstrukcji z dwustopniowymi śrubami zrywalnymi montaż odbywa się bez zdejmowania izolacji i bez użycia kosztownych narzędzi zaciskowych.

Konstrukcja i materiały

Korpus wykonano z wysokowytrzymałego stopu aluminium z galwanicznym cynowaniem powierzchni, co ogranicza korozję w warunkach rozdzielnic i muf kablowych. Śruby mocujące to cynowany mosiądz z łbem zrywalnym i wewnętrznym/ zewnętrznym sześciokątem z aluminium. Zastosowano 2 śruby, co przy długości 70 mm i przekroju poprzecznym 24 × 24 mm daje kompaktowy element o masie ok. 0,1 kg. Złączka nie posiada izolacji, otworu do lutowania ani przegrody centralnej/olejoszczelności. Narzędzia do dokręcania to klucz SW10 i SW6, a moment zrywania łba zapewnia powtarzalny docisk bez przeciągania.

Montaż i zastosowanie praktyczne

Montaż opiera się na śrubach zrywalnych z łbem dwustopniowym. Po włożeniu przewodów dokręcanie kończy się automatycznym zerwaniem łba, co eliminuje ryzyko niedokręcenia lub przekręcenia. Nie trzeba zdejmować izolacji ani stosować prasy zaciskowej, a ryzyko błędów montażowych jest minimalne. Konstrukcja zapewnia optymalne dopasowanie docisku do różnych przekrojów i typów żył, w tym kabli zagęszczanych. Rozwiązanie sprawdza się w:

• połączeniach Cu-Al w rozdzielnicach SN/nN i mufach kablowych
• systemach zasilających, instalacjach przemysłowych i infrastrukturalnych
• modernizacji i serwisie sieci elektroenergetycznych, gdzie liczy się szybki montaż w polu

Parametry elektryczne i zgodność

Złączka przeznaczona jest do łączenia przewodów miedzianych i aluminiowych w jednym elemencie, co ułatwia przejścia materiałowe bez dodatkowych tulei. Zakres napięć do 36 kV oraz zgodność z klasami EN/IEC czynią ją kompatybilną z kablami klasy 1 i 2 wg EN 60228. Seria GPH M-Series jest testowana zgodnie z IEC 61238-1 klasa A i ANSI 119.4, co potwierdza trwałość połączenia elektrycznego i mechanicznego w warunkach eksploatacji średniego napięcia. Cynowana powierzchnia korpusu i mosiężnych śrub zwiększa odporność na korozję galwaniczną w styku Cu/Al.
