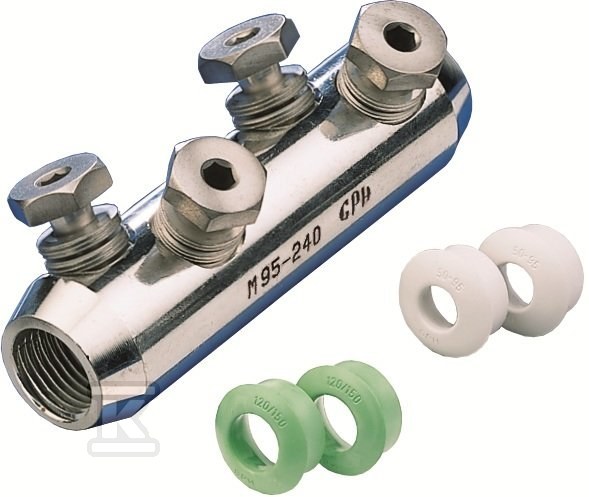

Złączka śrubowa do 36KV, typ M25-150 GPH

Mechaniczna złączka śrubowa do łączenia i zakańczania kabli Al i Cu do 36 kV

Do łączenia i zakańczania żył kabli średniego napięcia przeznaczona jest wielozakresowa złączka śrubowa serii M, typ M25-150 GPH. Rozwiązanie z wielopoziomowymi śrubami zrywalnymi pracuje w instalacjach do 36 kV i sprawdza się zarówno w sieciach SN, jak i w zastosowaniach nn. Konstrukcja pozwala na łączenie przewodów aluminiowych i miedzianych o różnej budowie - wielodrutowych, jednodrutowych, okrągłych i sektorowych - bez konieczności stosowania kosztownych narzędzi zaciskowych. Złącze jest nieizolowane, bez przegrody centralnej i bez otworu do lutowania, z powierzchnią zabezpieczoną cynowaniem.

Budowa, materiały i parametry geometryczne

Korpus wykonano ze stopu aluminium o wysokiej wytrzymałości, z galwanicznym cynowaniem powierzchni. Śruby są cynowane, z wewnętrznym i zewnętrznym sześciokątem wykonanym ze stopu aluminium. Złączka ma dwie śruby zrywalne, co zapewnia powtarzalny moment docisku bez użycia klucza dynamometrycznego. W danych katalogowych podawane są wymiary L 85 mm, d1 15,5 mm, D 30 mm, b 35 mm. Do montażu służą narzędzia SW10 oraz SW6, odpowiednio dla zewnętrznego i wewnętrznego sześciokąta. Zgodnie z ETIM powierzchnia jest cynowana, a złączka nie posiada izolacji, nie jest olejoszczelna i nie ma przegrody centralnej.

W dokumentacji producenta dla typu M25-150 wskazany jest zakres przekrojów 25-150 mm2 dla przewodów okrągłych aluminiowych i miedzianych, a dla przewodów sektorowych 35-120 mm2. W zestawieniu ETIM dla tego numeru katalogowego nominalny przekrój przewodu aluminiowego SE, SM, RM i RE wynosi 50 mm2, a dla przewodu miedzianego SM i RE 50 mm2, natomiast dla miedzianego RM 35 mm2. Takie dopasowanie pozwala na pracę z różnymi klasami przewodów wg EN 60228.

Zastosowanie i kompatybilność materiałowa

Złączka przeznaczona jest do łączenia lub zakańczania kabli Al i Cu w sieciach średniego napięcia oraz w instalacjach przemysłowych, energetycznych i infrastrukturalnych. Sprawdzi się w rozdzielnicach, mufach kablowych i systemach zasilających, w tym w połączeniach Cu-Al w wymagających warunkach technicznych. Dzięki uniwersalnej konstrukcji może być stosowana na kablach zagęszczanych i na różnych typach żył niezależnie od kształtu i materiału.

Seria M pokrywa szeroki zakres przekrojów od 16 mm2 do 1200 mm2 w ramach czterech typów złączek, a typ M25-150 obejmuje najpopularniejsze przekroje 25-150 mm2. Złącze jest testowane zgodnie z IEC 61238-1 oraz VDE 0220, co potwierdza przydatność do sieci dystrybucyjnych i przemysłowych poddawanych przeciążeniom i zwarciom.

Montaż i praktyczne korzyści

Montaż opiera się na śrubach zrywalnych z łbem dwustopniowym. Po osiągnięciu właściwego momentu śruba ulega zerwaniu, co eliminuje ryzyko niedokręcenia lub przekręcenia i ogranicza błędy montażowe. Nie jest potrzebna otoczka narzędziowa ani prasowanie, co skraca czas pracy i obniża koszty wyposażenia. Docisk kontaktowy jest optymalnie dopasowany do przekroju przewodu, a konstrukcja z rowkami poprzecznymi zwiększa stabilność połączenia.

Rozwiązanie jest znane od ponad 15 lat i jest cenione za prosty, szybki montaż oraz małą możliwość popełnienia błędów. Złącze jest wypełniane masą kontaktową i zapakowane w folię, a w komplecie znajdują się pierścienie lub wkładki centrujące do pozycjonowania żyły. Dzięki cynowaniu korpusu uzyskuje się odporność na korozję i utlenianie, a uniwersalność pozwala ograniczyć liczbę typów magazynowych przy zachowaniu pełnej elastyczności na budowie.
