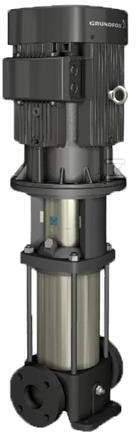

Pompa wielostopniowa pionowa CR 10-20 K-FJ-A-E HQQE FF265 50Hz b/siln 96914570

Pionowa pompa wielostopniowa do wody z króćcami na wspólnej linii

Pionowa pompa odśrodkowa wielostopniowa z króćcem ssawnym i tłocznym usytuowanym na tym samym poziomie ułatwia montaż w układach gdzie liczy się zwarta zabudowa i prosty układ rurociągów. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN/JIS. Specjalna konstrukcja niskiego NPSH obniża wymaganą wysokość ssania, co ogranicza ryzyko kawitacji przy pracy z ograniczonym zapasem ciśnienia na ssaniu.

Budowa i materiały odporne na pracę z wodą

Głowica pompy i podstawa wykonane są z żeliwa, podstawa to żeliwo szare EN 1561 EN-GJL-200 zgodne z ASTM A48-25B. Wszystkie części zwilżane to stal nierdzewna, wirnik z materiału EN 1.4301 AISI 304. Rozwiązanie zapewnia odporność na korozję w kontakcie z wodą w szerokim zakresie temperatur.

Uszczelnienie wału w układzie pojedynczym z kodem HQQE ma budowę kasetową. Ułatwia to serwis i dostęp do elementów uszczelniających bez demontażu wirnika, a konstrukcja kasetowa podnosi niezawodność pracy i bezpieczeństwo obsługi. Przeniesienie napędu przez sprzęgło dzielone oddziela pompę od silnika, co upraszcza wymianę i konserwację.

Parametry pracy i instalacja

Pompa pracuje z prędkością 2919 obr/min. Przy tej prędkości znamionowy przepływ wynosi 10 m3/h przy wysokości podnoszenia 162,8 m. Zakres temperatury cieczy to od -20 °C do 120 °C, temperatura pracy odniesienia 20 °C przy gęstości 998,2 kg/m3. Maksymalne ciśnienie pracy to 25 bar, utrzymywane w całym zakresie temperatur od -20 °C do 120 °C.

Przyłącza wlotowe i wylotowe to DN 40, rodzaj przyłącza DIN/JIS z ciśnieniem znamionowym PN 25. Klasa kołnierza wlotowego 300 lb, rozmiar kołnierza silnika FF265. Standard silnika IEC, moc wymagana przez pompę P2 7,5 kW. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywności hydraulicznej. Masa netto 59 kg, masa brutto 81 kg, objętość wysyłkowa 0,234 m3.

Zastosowanie, zgodność i serwis

Przeznaczona do tłoczenia wody. Atesty higieniczne WRAS i ACS potwierdzają przydatność do instalacji z wodą pitną. Zatwierdzenia CE, EAC, UKCA, SEPRO rozszerzają możliwość zastosowania w różnych regionach. Tolerancja krzywej zgodna z ISO9906:2012 3B zapewnia powtarzalność charakterystyki.

Układ sterowania nie zawiera wbudowanego falownika, czujnik ciśnienia nie jest przewidziany. Orientacja pionowa i wspólna linia króćców ułatwiają integrację z istniejącymi rurociągami, a kołnierzowe podłączenie DIN/JIS pozwala na szybki montaż bez dodatkowych przejściówek.
