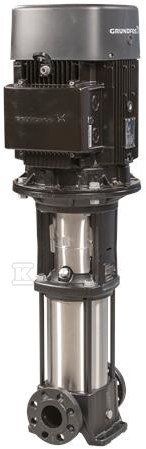

Pompa wielostopniowa pionowa CR 15-12 A-F-A-E HQQE 1.5kW 230/400 50Hz 96696110

Pionowa pompa wielostopniowa in-line do wody i instalacji przemysłowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie, w układzie in-line. Praca w zakresie temperatury cieczy od -20 °C do 120 °C przy gęstości ok. 998,2 kg/m3 pozwala na zastosowanie zarówno w chłodzeniu, jak i w obiegach ciepłej wody. Przeniesienie mocy przez sprzęgło dzielone oraz kasetowe uszczelnienie wału HQQE zapewnia łatwy serwis i dostęp.

Budowa i materiały

Głowica pompy i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie części mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304. Wirnik ze stali nierdzewnej oraz łożysko SIC współpracują z kasetowym uszczelnieniem wału typu HQQE, co przekłada się na wysoką niezawodność i bezpieczeństwo obsługi. Konstrukcja in-line z kołnierzami DIN umożliwia montaż na tej samej osi rurociągu ssawnego i tłocznego.

• elementy zwilżane ze stali nierdzewnej EN 1.4301
• podstawa i głowica z żeliwa szarego
• kasetowe uszczelnienie wału HQQE
• sprzęgło dzielone do przeniesienia mocy

Parametry pracy i napęd

Pompa pracuje przy prędkości ok. 1430 obr/min. Znamionowy przepływ to 8,5 m3/h przy wysokości podnoszenia 32,8 m. Tolerancja krzywej wg ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ? 0,70 świadczą o efektywności hydraulicznej.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, typ 90LC, IEC. Moc znamionowa P2 1,5 kW przy częstotliwości 50 Hz. Napięcie nominalne 3 x 220-240 D / 380-415 Y V, prąd znamionowy 6,15-6,30/3,55-3,65 A, prąd uruchomienia 730-790 %. Prędkość nominalna 1450-1460 obr/min, 4 bieguny, współczynnik mocy cos ? 0,75-0,68.

• klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 85,3 %
• sprawność przy 3/4 obciążenia 85,8-84,3 %, przy 1/2 obciążenia 84,2-81,0 %
• klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting
• pozycja skrzynki zaciskowej 6

Montaż, przyłącza i zgodność

Przyłącza wlotowe i wylotowe DN 50, kołnierz DIN, ciśnienie znamionowe PN 25. Maksymalne ciśnienie pracy 25 bar, dopuszczalne przy temperaturze 120 °C i -20 °C. Maksymalna temperatura otoczenia 60 °C. Rozmiar kołnierza silnika FT115.

Masa netto 72 kg, waga brutto 94 kg, objętość wysyłkowa 0,321 m3. Urządzenie posiada atesty higieniczne WRAS i ACS oraz zatwierdzenia CE, EAC, UKCA, SEPRO.
