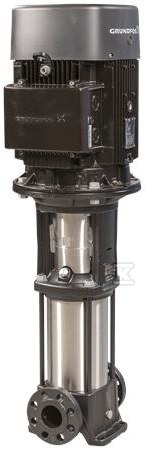

Pompa wielostopniowa pionowa CR 15-4 A-F-A-E HQQE 0.75kW 266/460 60Hz 96584640

Pionowa pompa wielostopniowa in-line do transportu czystej wody

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na wspólnej linii umożliwia montaż w układzie in-line bez dodatkowych przejść. Przeniesienie mocy przez sprzęgło dzielone oddziela część hydrauliczną od silnika, co ułatwia serwis i wymianę uszczelnienia. Przyłącza kołnierzowe DIN DN 50 przy ciśnieniu nominalnym PN 25 pozwalają na szybkie włączenie w instalację przemysłową lub budynkową. Pompa pracuje z wodą w zakresie temperatur od -20 °C do 120 °C, przy maksymalnym ciśnieniu pracy 16 bar zarówno w temperaturze 120 °C, jak i -20 °C.

Budowa i materiały odporne na pracę ciągłą

Głowica i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, odpowiednik ASTM A48-25B, co zapewnia sztywność całej konstrukcji przy montażu na stopach. Wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304, w tym wirnik. Łożysko wykonane z SIC ogranicza tarcie i zużycie w warunkach ciągłej pracy. Uszczelnienie wału typu kasetowego HQQE, układ pojedynczy, daje wysoką niezawodność, bezpieczeństwo obsługi i łatwy dostęp serwisowy bez demontażu hydrauliki. Silnik montowany na stopach, chłodzony wentylatorem, z kołnierzem FT100, pozwala na stabilne przeniesienie mocy przy orientacji pionowej.

Parametry pracy i silnik 0,75 kW 60 Hz

Dane hydrauliczne odnoszą się do prędkości pompy ok. 1690 obr/min. Przy przepływie znamionowym ok. 10,3 m3/h pompa osiąga wysokość podnoszenia ok. 14,9 m. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywności energetycznej w klasie zgodnej z wymaganiami ekoprojektu. Tolerancja krzywej wg ISO9906:2012 3B zapewnia powtarzalność charakterystyki.

Napęd stanowi 3-fazowy silnik asynchroniczny standardu IEC, typ 90SC, o nominalnej mocy P2 0,75 kW i mocy wymaganej przez pompę 0,75 kW. Częstotliwość podstawowa 60 Hz, napięcie 3 x 220-277 D / 380-480 Y V, prąd znamionowy 3,45-3,40 / 2,00-1,95 A, prąd rozruchowy 570-720 %. Współczynnik mocy cos ? 0,76-0,61, prędkość nominalna 1746-1768 obr/min, 4 bieguny. Klasa efektywności NEMA Premium / IE3 60 Hz, sprawność przy pełnym obciążeniu 83,9 %, przy 3/4 obciążenia 83,6-80,9 %, przy 1/2 obciążenia 81,1-76,2 %. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F, pozycja skrzynki zaciskowej 6. Brak wbudowanego falownika.

Zastosowania i zgodność

Pompa przeznaczona jest do tłoczenia wody o gęstości ok. 998,2 kg/m3, temperatura pracy cieczy 20 °C w warunkach katalogowych, maksymalna temperatura otoczenia 60 °C. Atesty higieniczne WRAS i ACS oraz zatwierdzenia CE, EAC, UKCA, SEPRO rozszerzają możliwości zastosowania w instalacjach wody pitnej i procesowych. Masa netto 53 kg, masa brutto 75 kg, objętość wysyłkowa 0,234 m3 ułatwiają planowanie transportu i montażu.
