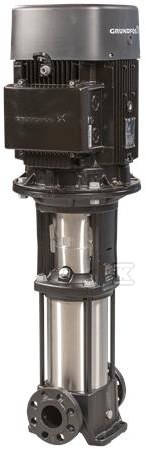

Pompa wielostopniowa pionowa CR 15-6 A-F-A-V HQQV 11kW 400V 60Hz 96504069

Pionowa pompa wielostopniowa in-line do wody

Pionowe rozwiązanie in-line z króćcami ssawnym i tłocznym na wspólnej osi, przeznaczone do tłoczenia wody w instalacjach przemysłowych, komunalnych i obiektowych. Konstrukcja CR 15-6 A-F-A-V HQQV łączy głowicę i podstawę z żeliwa szarego z całkowicie nierdzewnymi częściami zwilżanymi, co daje stabilną pracę przy przepływie znamionowym 20,5 m3/h i wysokości podnoszenia 98,5 m przy prędkości ok. 3529 obr/min. Przeniesienie mocy przez sprzęgło dzielone oraz kasetowe uszczelnienie wału HQQV ułatwiają serwis i zapewniają bezpieczną obsługę. Pompa pracuje w zakresie temperatury cieczy od -20 °C do 90 °C, przy gęstości odniesienia 998,2 kg/m3 i temperaturze pracy 20 °C.

Budowa i materiały odporne na pracę ciągłą

Głowica i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, odpowiednik ASTM A48-25B, co zapewnia sztywność układu in-line i odporność mechaniczną przy montażu kołnierzowym DIN. Wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304, w tym wirnik. Łożysko wykonane z SiC ogranicza tarcie i zużycie w warunkach ciągłej pracy. Uszczelnienie wału w układzie pojedynczym, kod HQQV, w wersji kasetowej pozwala na szybką wymianę bez demontażu wirnika. Rurociągi podłącza się kołnierzami DIN DN 50 na wlocie i wylocie, przy ciśnieniu znamionowym połączenia PN 25 i rozmiarze kołnierza silnika FF300.

Parametry pracy i instalacja

Pompa pracuje w orientacji pionowej z tolerancją krzywej ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej. Dopuszczenia CE, EAC, UKCA, SEPRO oraz atest higieniczny WRAS rozszerzają możliwości zastosowania w instalacjach wymagających czystości cieczy. Maksymalne ciśnienie pracy wynosi 16 bar, utrzymywane zarówno przy 90 °C, jak i -20 °C. Maksymalna temperatura otoczenia to 60 °C. Pozycja skrzynki zaciskowej 6 ułatwia prowadzenie okablowania w zabudowie in-line.
