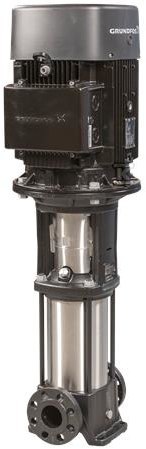

Pompa wielostopniowa pionowa CR 15-7 A-F-A-E HQQE 1.5kW 266/460 60Hz 99244171

Pionowa pompa wielostopniowa in-line do wody i instalacji przemysłowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż w układzie in-line bez dodatkowych kolan. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN DN 50 przy ciśnieniu znamionowym PN 25. Rozwiązanie jest przeznaczone do tłoczenia wody w zakresie temperatury od -20 °C do 120 °C, przy gęstości odniesienia ok. 998,2 kg/m3 i maksymalnym ciśnieniu pracy 16 bar. Nominalna praca przy 20 °C i prędkości ok. 1720 obr/min daje przepływ znamionowy 10,3 m3/h przy wysokości podnoszenia 27,4 m. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza efektywność hydrauliczną.

Budowa i materiały odporne na pracę ciągłą

Głowica pompy i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie części zwilżane, w tym wirnik, wykonane są ze stali nierdzewnej EN 1.4301, AISI 304. Łożysko wykonano z SIC. Uszczelnienie wału typu HQQE w układzie pojedynczym to kasetowe uszczelnienie mechaniczne zapewniające wysoką niezawodność, bezpieczeństwo obsługi i łatwy serwis. Konstrukcja pionowa z orientacją vertical oraz kołnierzami DIN ułatwia integrację w istniejących instalacjach. Silnik montowany na stopach ma kołnierz FT115, a skrzynka zaciskowa znajduje się w pozycji 6.

Parametry pracy i silnik 1,5 kW 60 Hz

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, standard IEC, typ 90LC, o nominalnej mocy P2 1,5 kW. Częstotliwość podstawowa 60 Hz, napięcie nominalne 3 x 220-277 D / 380-480 Y V, prąd znamionowy 5,90-5,65 / 3,40-3,25 A, współczynnik mocy cos ? 0,78-0,65, prędkość nominalna 1740-1770 obr/min, 4 bieguny. Klasa izolacji F, rodzaj ochrony IEC 34-5 IP55 Dust/Jetting. Sprawność silnika przy pełnym obciążeniu 86,5 %, przy 3/4 obciążenia 86,8-85,4 %, przy 1/2 obciążenia 86,0-81,9 %. Klasa efektywności IE3 60 Hz, NEMA Premium. Prąd uruchomienia 660-930 %. Pompa nie jest wyposażona w falownik.

Zastosowanie, instalacja i zgodność

Urządzenie pracuje w maksymalnej temperaturze otoczenia 60 °C, przy maksymalnym ciśnieniu 16 bar zarówno dla 120 °C, jak i -20 °C. Tolerancja krzywej wg ISO9906:2012 3B. Atesty higieniczne WRAS, ACS pozwalają na zastosowanie w instalacjach wody pitnej. Oznaczenia CE, EAC, UKCA, SEPRO potwierdzają zgodność z wymaganiami rynkowymi. Masa netto 63 kg, waga brutto 85 kg, objętość wysyłkowa 0,285 m3.
