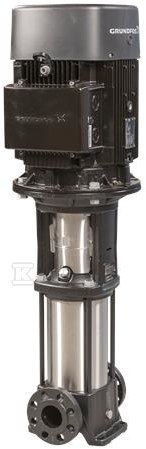

Pompa wielostopniowa pionowa CR 15-8 K-F-A-E HQQE 7.5kW 400V 50Hz 96624513

Pionowa pompa wielostopniowa in-line do wody o wysokim ciśnieniu

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż w układzie in-line bez dodatkowych kolan. Konstrukcja niskiego NPSH obniża wymagane podciśnienie ssania, co ułatwia pracę przy ograniczonej wysokości zasysania. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a kasetowe uszczelnienie wału HQQE zapewnia wysoką niezawodność, bezpieczną obsługę i szybki dostęp serwisowy. Pompa jest przeznaczona do tłoczenia wody w zakresie temperatury od -20 °C do 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3.

Konstrukcja i materiały odporne na korozję

Głowica pompy i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie części mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304. Wirnik ze stali nierdzewnej oraz łożysko SIC ograniczają zużycie mechaniczne i korozję w ciągłej pracy. Uszczelnienie wału w wersji HQQE w układzie pojedynczym zapewnia szczelność przy jednoczesnej łatwości wymiany. Rurociągi podłącza się kołnierzami DIN, a orientacja pionowa pozwala na kompaktowy montaż w ograniczonej przestrzeni.

Parametry pracy i napęd

Dane hydrauliczne odnoszą się do prędkości 2919 obr/min. Przepływ znamionowy wynosi 17 m3/h przy wysokości podnoszenia 95,2 m. Tolerancja krzywej zgodna z ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ? 0,70 świadczą o efektywności energetycznej w całym zakresie pracy.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 132SB. Nominalna moc silnika P2 to 7,5 kW, moc wymagana przez pompę 7,5 kW, częstotliwość podstawowa 50 Hz. Napięcie nominalne 3 x 380-415 D / 660-690 Y V, prąd znamionowy 14,4-14,0 / 8,30-8,10 A, prąd uruchomienia 780-910 %, współczynnik mocy cos ? 0,88-0,82. Prędkość nominalna 2910-2920 obr/min, liczba biegunów 2, klasa efektywności IE3. Sprawność silnika przy pełnym obciążeniu 90,1-90,4 %, przy 3/4 obciążenia 90,8-90,9 %, przy 1/2 obciążenia 90,8-90,4 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Skrzynka zaciskowa w pozycji 6.

Instalacja, przyłącza i zgodność

Przyłącza wlotowe i wylotowe DN 50, ciśnienie znamionowe do podłączenia PN 25, rozmiar kołnierza silnika FF265. Maksymalne ciśnienie pracy 16 bar, dopuszczalne przy temperaturze 120 °C i -20 °C. Maksymalna temperatura otoczenia 60 °C. Masa netto 105 kg, masa brutto 127 kg, objętość wysyłkowa 0,285 m3.

Urządzenie posiada zatwierdzenia CE, EAC, UKCA, SEPRO oraz atesty higieniczne WRAS, ACS, co pozwala na zastosowanie w instalacjach wodnych wymagających potwierdzenia czystości materiału. Brak wbudowanego falownika, sterowanie standardowe.
