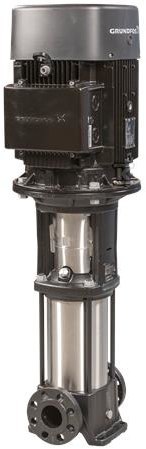

Pompa wielostopniowa pionowa CR 20-3 A-F-A-V HQQV 3kW 400D 50Hz 96500592

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym na tej samej linii przeznaczona jest do transportu czystej wody w instalacjach przemysłowych i użyteczności publicznej. Układ in-line upraszcza montaż w istniejących rurociągach, a przeniesienie mocy przez sztywne sprzęgło dzielone ogranicza drgania i ułatwia serwis. Połączenia kołnierzowe DIN DN 50 z klasą PN 25 pozwalają na szybkie włączenie w sieć bez dodatkowych przejściówek.

Konstrukcja i materiały odporne na korozję

Głowica pompy i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, co zapewnia sztywność całej konstrukcji i stabilne osadzenie na posadzce. Wszystkie elementy mające kontakt z tłoczoną cieczą wykonano ze stali nierdzewnej EN 1.4301, AISI 304, w tym wirnik. Łożysko wykonano z SIC. Uszczelnienie wału typu HQQV w wersji kasetowej zapewnia wysoką niezawodność, bezpieczną obsługę i łatwy dostęp serwisowy bez demontażu wirnika. Przeniesienie napędu odbywa się przez sprzęgło dzielone, a rurociągi podłącza się za pomocą kołnierzy DIN.

Praca i parametry hydrauliczne

Pompa pracuje na prędkości ok. 2917 obr/min i w warunkach znamionowych zapewnia przepływ ok. 21 m3/h przy wysokości podnoszenia 34,6 m. Zakres temperatury cieczy wynosi od -20 °C do 90 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Maksymalne ciśnienie pracy to 16 bar, utrzymywane zarówno przy 90 °C jak i przy -20 °C. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej, potwierdzonej tolerancją krzywej ISO9906:2012 3B. Atest higieniczny WRAS umożliwia zastosowanie w instalacjach wymagających czystości wody.

Silnik elektryczny i montaż

Zestaw napędzany jest 3-fazowym silnikiem asynchronicznym chłodzonym wentylatorem, montowanym na stopach, w standardzie IEC, typ 112MC. Moc znamionowa P2 wynosi 4 kW przy częstotliwości 50 Hz i napięciu 3 x 380-415 V D. Prąd znamionowy to 7,9 A, współczynnik mocy cos ? 0,87, prędkość nominalna 2920-2940 obr/min, 2 bieguny. Klasa efektywności IE3 zapewnia sprawność 88,1 % przy pełnym obciążeniu, 88,6-88,2 % przy 3/4 obciążenia i 85,2-88,1 % przy 1/2 obciążenia. Stopień ochrony IP55 Dust/Jetting i klasa izolacji F zwiększają odporność na warunki otoczenia, przy maksymalnej temperaturze otoczenia 60 °C. Rozmiar kołnierza silnika FT130 i pozycja skrzynki zaciskowej 6 ułatwiają instalację. Masa netto to 71 kg, brutto 93 kg, objętość wysyłkowa 0,234 m3.

Zgodność, atesty i warunki pracy

Urządzenie spełnia wymagania oznaczeń CE, EAC, UKCA i SEPRO. Atest WRAS potwierdza przydatność do kontaktu z wodą pitną. Układ uszczelnienia wału jest pojedynczy, kod HQQV. Brak wbudowanego falownika, sterowanie odbywa się z zewnątrz.
