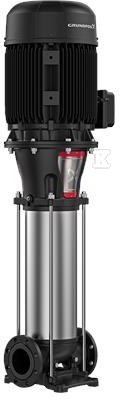

Pompa wielostopniowa pionowa CR 255-2-2 A-F-A-V HQQV 55kW 400D 50Hz 99144651

Pionowa pompa wielostopniowa in-line do transportu wody

Pionowa wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii. Głowica i podstawa wykonane są z żeliwa, a wszystkie części zwilżane ze stali nierdzewnej, co zapewnia odporność na korozję w typowych zastosowaniach wodnych. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN DN 200 PN 16. Kasetowe uszczelnienie wału HQQV zapewnia niezawodność pracy i ułatwia serwis. Pompa pracuje z 3-fazowym silnikiem asynchronicznym chłodzonym wentylatorem, montowanym na stopach, o mocy 55 kW przy 50 Hz.

Budowa i materiały

Konstrukcja in-line z króćcami ssawnym i tłocznym na jednym poziomie ułatwia montaż w istniejących ciągach rurowych. Podstawa wykonana jest z żeliwa sferoidalnego EN-GJS-500-7 zgodnego z ASTM A536-84 65-45-12, głowica pompy z żeliwa szarego. Elementy mające kontakt z tłoczoną cieczą wykonane są ze stali nierdzewnej EN 1.4301, wirnik ze stali nierdzewnej EN 1.4401 AISI 316. Łożysko ślizgowe WC/WC oraz łożysko oporowe Graflon wspierają pracę przy prędkości ok. 2977 obr/min. Uszczelnienie wału typu single z kodem HQQV w układzie kasetowym pozwala na szybki dostęp serwisowy.

Praca, zakres cieczy i zgodność

Pompa jest przystosowana do wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -20 °C do 90 °C, przy temperaturze pracy 20 °C. Nominalny przepływ wynosi 255 m3/h przy wysokości podnoszenia 57,4 m. Maksymalne ciśnienie pracy to 16 bar, również przy 16 bar / 90 °C, a maksymalna temperatura otoczenia to 55 °C. Tolerancja krzywej zgodna z ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70. Urządzenie posiada atest higieniczny ACS oraz zatwierdzenia CE, EAC, UKCA, SEPRO. Materiał z certyfikatem według standardów EU.

Napęd elektryczny i instalacja

Napęd stanowi silnik elektryczny w standardzie IEC, 2-biegunowy, o prędkości nominalnej 2975 obr/min. Moc znamionowa P2 to 55 kW, częstotliwość podstawowa 50 Hz, napięcie 3 x 380-420 D / 660-725 Y V, prąd znamionowy 95/55 A, współczynnik mocy cos ? 0,89. Klasa efektywności IE3 ze sprawnością 94,3 % przy pełnym obciążeniu, 94,5 % przy 3/4 obciążenia i 93,9 % przy 1/2 obciążenia. Stopień ochrony IP55, klasa izolacji F, kołnierz silnika FF500, pozycja skrzynki zaciskowej 6. Masa netto 709 kg, masa brutto 854 kg, objętość wysyłkowa 2,04 m3.
