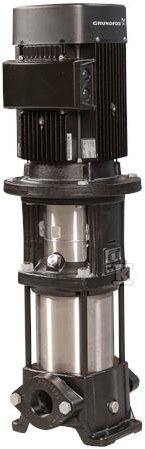

Pompa wielostopniowa pionowa CR 3-2 A-A-A-V HQQV 0.37kW 230/400 50Hz 96516606

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym na tej samej linii przeznaczona jest do tłoczenia czystej wody w instalacjach wymagających stabilnego ciśnienia i kompaktowego montażu. Układ in-line pozwala na bezpośrednie połączenie z instalacją bez dodatkowych kolan, a przeniesienie mocy przez sprzęgło dzielone oddziela część hydrauliczną od silnika, co ułatwia serwis. Kasetowe uszczelnienie wału typu HQQV zapewnia niezawodną pracę i łatwy dostęp do elementów eksploatacyjnych.

Budowa i materiały

Głowica i podstawa pompy wykonane są z żeliwa szarego EN 1561 EN-GJL-200, odpowiednik ASTM A48-25B. Wszystkie części mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304, co ogranicza korozję przy wodzie pitnej i zapewnia zgodność z atestem higienicznym WRAS. Wirniki ze stali nierdzewnej współpracują z łożyskami SIC. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywnej konstrukcji hydraulicznej, a tolerancja krzywej wg ISO9906:2012 3B potwierdza powtarzalność parametrów.

Praca i zastosowanie

Pompa pracuje z prędkością około 2873 obr/min i osiąga przepływ znamionowy 3 m3/h przy wysokości podnoszenia 9,6 m. Przeznaczona jest do wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -20 °C do 90 °C, przy temperaturze pracy 20 °C. Maksymalne ciśnienie pracy wynosi 16 bar, zarówno przy 90 °C jak i przy -20 °C. Przyłącza wlotowe i wylotowe o wielkości 1 inch, typ Oval / Rp, przy ciśnieniu znamionowym PN 16, pozwalają na szybki montaż w układach in-line. Maksymalna temperatura otoczenia to 60 °C. Urządzenie posiada zatwierdzenia CE, EAC, UKCA, SEPRO.

Silnik elektryczny i montaż

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 71 A, z kołnierzem silnika FT85. Nominalna moc silnika P2 to 0,37 kW, moc wymagana przez pompę 0,37 kW, przy częstotliwości podstawowej 50 Hz i napięciu nominalnym 3 x 220-240 D/380-415 Y V. Prąd znamionowy wynosi 1,74/1,00 A, współczynnik mocy cos ? 0,80-0,70, prędkość nominalna 2850-2880 obr/min, liczba biegunów 2. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 73,8 %, przy 3/4 obciążenia 79,0-76,5 %, przy 1/2 obciążenia 75,5-71,5 %. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F. Skrzynka zaciskowa w pozycji 6. Masa netto 18,3 kg, masa brutto 20,9 kg.
