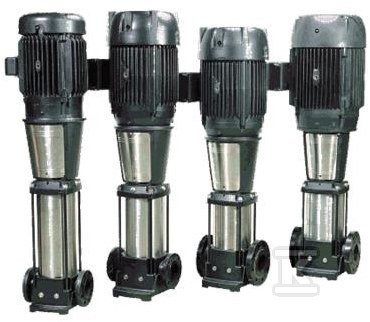

Pompa wielostopniowa pionowa CR 45-1 A-G-A-V HQQV 7.5kW 3x230/460/60 97744273

Pionowa, wielostopniowa pompa odśrodkowa z króćcem ssawnym i tłocznym w układzie inline. Głowica pompy i podstawa są wykonane z żeliwa, części mające kontakt z cieczą wykonane są ze stali nierdzewnej (EN 1.4301)

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Głowica pompy i podstawa wykonane są z żeliwa - wszystkie inne części zwilżane wykonane są ze stali nierdzewnej. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy ANSI. Pompa jest wyposażona w 3-fazowy asynchroniczny silnik elektryczny, chłodzony wentylatorem, montowany na stopach.

Ciecz: Czynnik tloczony:Woda Zakres temperatury cieczy:-20 .. 90 °C Temperatura cieczy podczas pracy:20 °C Gęstość:998.2 kg/m3

Techniczne: Prędkość pompy, na której oparte są dane pompy:3467 obr/min Przepływ znamionowy:54 m3/h Wysokość podnoszenia:28.1 m Rzeczywista średnica wirnika:135.7 mm Orientacja pompy:Vertical Układ uszczelnienia wału:Single Kod uszczelnienia wału:HQQV Zatwierdzenia:CURUS Tolerancja krzywej:ISO9906:2012 3B

Materiały: Podstawa:Żeliwo szare Podstawa:EN 1563 EN-GJS-500-7 Podstawa:ASTM A536 80-55-06 Wirnik:Stainless steel Wirnik:EN 1.4301 Wirnik:AISI 304 Łożysko:SIC Łożysko oporowe:Graflon

Instalacja: Maksymalna temperatura otoczenia:60 °C Maksymalne ciśnienie pracy:16 bar Maks. ciśnienie przy temp:16 bar / 90 °C Maks. ciśnienie przy temp:16 bar / -20 °C Rodzaj przyłącza:ANSI Wielkość przyłącza wlotowego_x000D_:3 inch Wielkość przyłącza wylotowego:3 inch Ciśnienie znamionowe do podłączenia:PN 16 Klasa kołnierza wlotowego:150 lb Rozmiar kołnierza silnika:213TC

Dane elektryczne: Standard silnika:NEMA Typ silnika:132FA Nominalna moc silnika - P2:7.5 kW Moc (P2) wymagana przez pompę:7.5 kW Częstotliwość podstawowa:60 Hz Napięcie nominalne:3 x 208-230YY/460Y V Współczynnik serwisowy:1.15 Prąd znamionowy:26,5-24,6/12,4 A Prąd uruchomienia:680-900 % Cos fi -współczynnik mocy:0.87 Prędkość nominalna:3480-3500 obr/min Klasa efektywności IE:NEMA Premium / IE3 60Hz Sprawność silnika przy pełnym obciążeniu:90.0-90.2 % Sprawność silnika przy obciążeniu 3/4:90.9-90.7 % Sprawność silnika przy obciążeniu 1/2:91.4-89.7 % Liczba biegunów:2 Rodzaj ochrony (IEC 34-5):55 Dust/Jetting Klasa izolacji (IEC 85):F Nr silnika:85903410

Układy sterowania: Frequency converter:Brak

Inne: DOE Pump Energy Index CL:0.89 Masa netto:111 kg Waga brutto:119 kg Koszt wysyłki:0.309 m3
