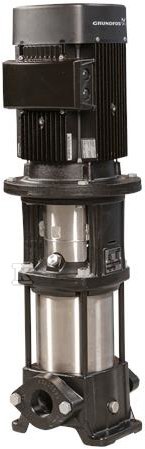

Pompa wielostopniowa pionowa CR 5-12 A-A-A-V HQQV 2.2kW 400D 50Hz 96513413

Pionowa pompa wielostopniowa in-line do wody czystej i instalacji przemysłowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż w układzie in-line bez dodatkowych kolan. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301. Przeniesienie mocy odbywa się przez sztywne sprzęgło dzielone, a uszczelnienie wału w wersji kasetowej HQQV zapewnia wysoką niezawodność, bezpieczną obsługę i łatwy dostęp serwisowy. Pompa jest przystosowana do pracy z wodą w zakresie temperatur od -20 °C do 90 °C przy gęstości ok. 998,2 kg/m3 i maksymalnym ciśnieniu pracy 16 bar.

Konstrukcja i materiały odporne na korozję

Podstawa i głowica to żeliwo szare EN 1561 EN-GJL-200, zgodne z ASTM A48-25B. Wirnik oraz pozostałe części zwilżane wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Łożysko wykonano z SIC. Uszczelnienie wału typu Single z kodem HQQV to rozwiązanie kasetowe, które upraszcza wymianę i ogranicza ryzyko przecieków. Urządzenie posiada atesty higieniczne WRAS oraz deklaracje zgodności CE, EAC, UKCA i SEPRO. Tolerancja krzywej zgodna z ISO9906:2012 3B.

Wydajność hydrauliczna i zakres pracy

Pompa pracuje z prędkością ok. 2899 obr/min. Przy tych warunkach uzyskuje przepływ znamionowy 5,8 m3/h przy wysokości podnoszenia 61,2 m. Orientacja pionowa i układ in-line ułatwiają integrację z istniejącymi rurociągami. Przyłącza wlotowe i wylotowe to 1 1/4 inch w wykonaniu Oval / Rp, ciśnienie znamionowe PN 16. Maksymalna temperatura otoczenia to 60 °C, a maksymalne ciśnienie przy temperaturze 90 °C i -20 °C wynosi 16 bar. Minimalny wskaźnik sprawności MEI ? 0,57 świadczy o efektywności hydraulicznej.

Silnik elektryczny i montaż

Zastosowano 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach. Typ silnika 90LE, standard IEC, klasa efektywności IE3. Moc znamionowa P2 to 2,2 kW przy częstotliwości 50 Hz i napięciu 3 x 380-415 V D. Prąd znamionowy 4,65 A, cos ? 0,86-0,80, prędkość nominalna 2890-2910 obr/min, 2 bieguny. Sprawność silnika przy pełnym obciążeniu 85,9 %, przy 3/4 obciążenia 88,2-87,2 %, przy 1/2 obciążenia 88,0-85,5 %. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F, rozmiar kołnierza silnika FT115. Pozycja skrzynki zaciskowej 6. Masa netto 39 kg, masa brutto 43,1 kg.
