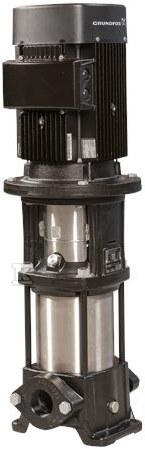

Pompa wielostopniowa pionowa CR1-12 A-A-A-V-HQQV 3x230/400 50HZ 96516209

Pionowa pompa wielostopniowa in-line do podnoszenia ciśnienia i zaopatrzenia w wodę

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do pracy w układach in-line. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a napęd stanowi trójfazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach. Kasetowe uszczelnienie wału typu HQQV zapewnia wysoką niezawodność, bezpieczeństwo obsługi i łatwy serwis.

Budowa, materiały i uszczelnienie

Podstawa pompy to żeliwo szare EN 1561 EN-GJL-200, zgodne z ASTM A48-25B. Wirnik i pozostałe części zwilżane wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Łożysko wykonano z SIC. Uszczelnienie wału w układzie pojedynczym, kod HQQV, w wersji kasetowej ułatwia wymianę bez demontażu wirnika. Konstrukcja in-line z króćcami ssawnym i tłocznym na jednym poziomie upraszcza montaż w istniejących rurociągach.

Wydajność, zakres pracy i instalacja

Pompa pracuje z prędkością 2864 obr/min, przy nominalnej prędkości silnika 2840-2870 obr/min. Znamionowy przepływ wynosi 1,8 m3/h przy wysokości podnoszenia 57,1 m. Tolerancja krzywej zgodna z ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70.

Przeznaczona jest do wody o gęstości 998,2 kg/m3, w zakresie temperatury cieczy od -20 °C do 90 °C, przy temperaturze pracy 20 °C. Maksymalna temperatura otoczenia to 60 °C. Maksymalne ciśnienie pracy to 16 bar, przy 16 bar / 90 °C i 16 bar / -20 °C. Przyłącza typu Oval / Rp o wielkości 1 inch na wlocie i wylocie, ciśnienie znamionowe PN 16. Orientacja pionowa, atest higieniczny WRAS oraz zatwierdzenia CE, EAC, UKCA, SEPRO.

Silnik elektryczny, zasilanie i zgodność

Silnik standardu IEC, typ 80 A, o nominalnej mocy 0,75 kW, klasa efektywności IE3. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 220-240 D / 380-415 Y V, prąd znamionowy 3,30/1,90 A, prąd uruchomienia 580-620 %, współczynnik mocy cos fi 0,81-0,71. Liczba biegunów 2, klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Rozmiar kołnierza silnika FT100, pozycja skrzynki zaciskowej 6.

Sprawność silnika przy pełnym obciążeniu 80,7 %, przy obciążeniu 3/4 82,7-80,9 %, przy obciążeniu 1/2 81,7-77,9 %. Masa netto 24,6 kg, masa brutto 27,4 kg. Pompa nie jest wyposażona w falownik.
