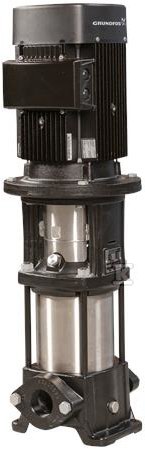

Pompa wielostopniowa pionowa CR1-9 A-A-A-V-HQQV 3x230/400 50HZ 96516205

Pionowa pompa wielostopniowa in-line do wody i instalacji ciśnieniowych

Pionowa pompa wielostopniowa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do pracy w układach in-line. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach. Kasetowe uszczelnienie wału typu HQQV w układzie pojedynczym zapewnia łatwy serwis i dostęp, a konstrukcja pozwala na pracę z wodą w zakresie temperatur od -20 °C do 90 °C przy gęstości odniesienia 998,2 kg/m3 dla 20 °C.

Budowa, materiały i uszczelnienie

Podstawa pompy to żeliwo szare EN 1561 EN-GJL-200, zgodne z ASTM A48-25B. Części zwilżane, w tym wirnik, wykonane są ze stali nierdzewnej EN 1.4301, AISI 304. Łożysko wykonano z SIC. Uszczelnienie wału w kodzie HQQV ma układ pojedynczy i charakter kasetowy, co przekłada się na wysoką niezawodność pracy oraz uproszczoną obsługę przy wymianie. Orientacja pracy to pionowa, a pompa pracuje z prędkością 2856 obr/min przy danych katalogowych.

• głowica i podstawa z żeliwa szarego
• wirnik i elementy zwilżane ze stali nierdzewnej EN 1.4301
• kasetowe uszczelnienie wału HQQV
• sprzęgło dzielone do przeniesienia mocy

Zakres pracy, przyłącza i zgodność

Pompa osiąga przepływ znamionowy 1,8 m3/h przy wysokości podnoszenia 42,9 m. Maksymalne ciśnienie pracy wynosi 16 bar, zarówno przy 90 °C jak i przy -20 °C. Przyłącza wlotowe i wylotowe to Rp 1 inch w układzie oval, z ciśnieniem znamionowym PN 16. Maksymalna temperatura otoczenia to 60 °C. Minimalny wskaźnik sprawności MEI ? 0,70. Tolerancja krzywej zgodna z ISO9906:2012 3B.

Zatwierdzenia obejmują CE, EAC, UKCA, SEPRO, a atest higieniczny WRAS potwierdza przydatność do pracy z wodą pitną. Czynnikiem tłoczonym jest woda.

• przepływ znamionowy 1,8 m3/h, wysokość podnoszenia 42,9 m
• zakres temperatury cieczy -20 . 90 °C, temperatura pracy 20 °C
• maksymalne ciśnienie pracy 16 bar
• przyłącza Rp 1 inch wlot / wylot, PN 16
• MEI ? 0,70, tolerancja ISO9906:2012 3B
• atesty CE, EAC, UKCA, SEPRO, WRAS

Silnik elektryczny i dane montażowe

Silnik standardu IEC, typ 71B, 2-biegunowy, o nominalnej mocy P2 0,55 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 220-240 D/380-415 Y V, prąd znamionowy 2,50/1,44 A, prąd uruchomienia 580-620 %, współczynnik mocy cos ? 0,80-0,70. Prędkość nominalna 2830-2850 obr/min. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 77,8 %, przy 3/4 obciążenia 81,5-78,5 %, przy 1/2 obciążenia 79,5-74,5 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Rozmiar kołnierza silnika FT85, pozycja skrzynki zaciskowej 6.

Masa netto 20,5 kg, masa brutto 23,2 kg. Silnik nie jest wyposażony w falownik.

• moc silnika 0,55 kW, 3 x 220-240 D/380-415 Y V, 50 Hz
• prąd znamionowy 2,50/1,44 A, IE3, IP55, klasa izolacji F
• kołnierz silnika FT85, skrzynka zaciskowa w pozycji 6
