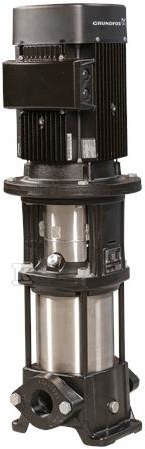

Pompa wielostopniowa pionowa CR10-10 A-A-A-V-HQQV 3x400D 50 HZ 96501333

Pionowa pompa wielostopniowa in-line do podnoszenia ciśnienia i cyrkulacji czystej wody

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż w układzie in-line bez dodatkowych kolan. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a kasetowe uszczelnienie wału HQQV zapewnia wysoką niezawodność, bezpieczną obsługę i łatwy dostęp serwisowy. Pompa jest przystosowana do pracy z czystą wodą i nieagresywnymi cieczami w instalacjach wodociągowych, HVAC oraz przemysłowych.

Budowa i materiały

Konstrukcja łączy żeliwną podstawę EN-GJL-200 zgodną z ASTM A48-25B z hydrauliczną częścią ze stali nierdzewnej. Wirnik wykonany jest ze stali EN 1.4301, AISI 304, a łożysko z SiC. Uszczelnienie wału typu HQQV to para tarcia SiC/SiC z wtórnym uszczelnieniem FKM, w układzie pojedynczym. Kasetowa budowa uszczelnienia ułatwia wymianę bez demontażu wirnika i ogranicza czas przestoju. Kompaktowa pionowa zabudowa z portami na jednym poziomie pozwala na oszczędne wykorzystanie przestrzeni przy zachowaniu wysokiego podnoszenia.

Parametry pracy i zastosowanie

Pompa pracuje z prędkością ok. 2917 obr/min i osiąga przepływ znamionowy 10 m3/h przy wysokości podnoszenia 81,6 m. Maksymalny napór deklarowany w danych katalogowych sięga ok. 102 m. Zakres temperatury tłoczonej cieczy to -20 °C do 90 °C przy gęstości odniesienia 998,2 kg/m3 i temperaturze pracy 20 °C. Maksymalne ciśnienie pracy wynosi 16 bar, przy 16 bar / 90 °C oraz 16 bar / -20 °C, przy klasie ciśnieniowej przyłączy PN 16.

Przyłącza typu Oval / Rp 11/2 cala na wlocie i wylocie umożliwiają szybkie połączenie z instalacją. Minimalny wskaźnik sprawności MEI ? 0,70 oraz tolerancja krzywej ISO9906:2012 3B świadczą o przewidywalnej charakterystyce hydraulicznej. Atest higieniczny WRAS potwierdza przydatność do wody pitnej.

Typowe zastosowania to:

• systemy podnoszenia ciśnienia i zaopatrzenia w wodę
• obiegi grzewcze, chłodnicze i inne instalacje OViK
• cyrkulacja i transfer czystej wody w obiektach komercyjnych i przemysłowych
• procesy mycia i płukania przemysłowego

Silnik elektryczny i montaż

Zintegrowany 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, spełnia normę IEC. Typ 112MC o mocy znamionowej P2 4 kW pracuje przy 50 Hz i napięciu 3 x 380-415 V. Prąd znamionowy wynosi 7,9 A przy współczynniku mocy cos ? 0,87. Prędkość nominalna 2920-2940 obr/min, 2 bieguny, klasa efektywności IE3 ze sprawnością ok. 88,1 % przy pełnym obciążeniu.

Silnik ma klasę ochrony IP55 Dust/Jetting i izolacji F, kołnierz FT130 oraz pozycję skrzynki zaciskowej 6. Maksymalna temperatura otoczenia to 60 °C. Masa netto to 71 kg, masa brutto 75 kg, a objętość wysyłkowa ok. 0,13 m3. Brak wbudowanego falownika, sterowanie standardowe.

Zgodność i certyfikaty

Urządzenie posiada oznaczenia CE, EAC, UKCA i SEPRO. Atest higieniczny WRAS potwierdza zgodność z wymaganiami dla wody pitnej. Charakterystyka hydrauliczna jest zgodna z ISO9906:2012 3B.
