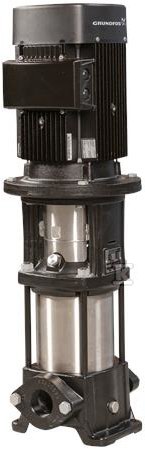

Pompa wielostopniowa pionowa CR10-6 A-A-A-E-HQQE 3x230/400 50 HZ 96500984

Pionowa pompa wielostopniowa in-line do wody czystej i instalacji przemysłowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż w układzie in-line bez dodatkowych armatur. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie części mające kontakt z tłoczoną cieczą ze stali nierdzewnej. Przeniesienie mocy odbywa się przez dzielone sprzęgło odlewane, a kasetowe uszczelnienie wału HQQE zapewnia łatwy dostęp serwisowy i stabilną szczelność. Pompa jest przystosowana do pracy z wodą w zakresie temperatur od -20 °C do 120 °C, przy gęstości odniesienia 998,2 kg/m3. Standardowo dostarczana jest z 3-fazowym silnikiem asynchronicznym chłodzonym wentylatorem, montowanym na stopach.

Budowa i materiały odporne na korozję

Podstawa i głowica wykonane są z żeliwa szarego EN 1561 EN-GJL-200, odpowiednik ASTM A48-25B. Wirniki i komory pośrednie to stal nierdzewna EN 1.4301, AISI 304. Łożysko wykonano z SIC. Uszczelnienie wału typu HQQE w układzie pojedynczym zapewnia niezawodną pracę przy zmiennych warunkach ciśnienia. Dzięki temu elementy zwilżane są odporne na korozję. Połączenia in-line z kołnierzami owalnymi Rp 1 1/2 cala i klasą PN 16 pozwalają na szybki montaż w istniejących rurociągach.

Praca i zakres zastosowania

Pompa pracuje z prędkością 2899 obr/min przy przepływie znamionowym 10 m3/h i wysokości podnoszenia 48,3 m. Przy sześciu stopniach maksymalna wysokość podnoszenia sięga 61,2 m. Dopuszczalne maksymalne ciśnienie pracy to 16 bar, zarówno przy 120 °C jak i -20 °C. Maksymalna temperatura otoczenia wynosi 60 °C. Tolerancja krzywej zgodna z ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70. Atesty higieniczne WRAS i ACS oraz zatwierdzenia CE, EAC, UKCA, SEPRO rozszerzają możliwość zastosowania w instalacjach wody pitnej.

Silnik, instalacja i zgodność

Zastosowano silnik standardu IEC typu 90LE, 2 bieguny, 50 Hz, napięcie 3 x 220-240 D / 380-415 Y V, prąd znamionowy 8,00 / 4,60 A. Moc znamionowa P2 wynosi 2,2 kW, a wymagana moc pompy to 2,2 kW. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 85,9 %, przy 3/4 obciążenia 88,2-87,2 %, przy 1/2 obciążenia 88,0-85,5 %. Prędkość nominalna 2890-2910 obr/min, współczynnik mocy cos ? 0,86-0,80, prąd rozruchowy 840-920 %. Stopień ochrony IP55, klasa izolacji F. Kołnierz silnika FT115, pozycja skrzynki zaciskowej 6. Wymiary zabudowy ok. 25,6 cm długości i 80,4 cm wysokości, masa netto 50 kg, masa brutto 54 kg, objętość wysyłkowa 0,104 m3.
