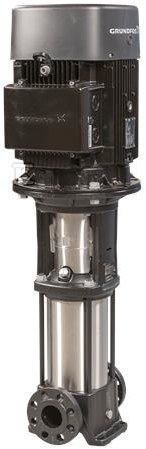

Pompa wielostopniowa pionowa CR10-6 A-FJ-A-E-HQQE 3x230/400 50 HZ 96500968

Pionowa pompa wielostopniowa do wody czystej w układzie in-line

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii. Głowica i podstawa wykonane z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN-JIS. Kasetowe uszczelnienie wału HQQE zapewnia łatwy serwis i stabilną pracę przy ciągłym tłoczeniu wody.

Budowa i materiały odporne na pracę ciągłą

Podstawa i głowica to żeliwo szare EN 1561 EN-GJL-200, ASTM A48-25B. Wirnik i pozostałe części zwilżane to stal nierdzewna EN 1.4301, AISI 304. Łożysko wykonano z SIC. Uszczelnienie wału w wersji kasetowej HQQE, układ pojedynczy, ułatwia wymianę bez demontażu wirnika. Konstrukcja in-line pozwala na montaż w istniejących rurociągach bez dodatkowych kolan.

Dane hydrauliczne i warunki pracy

Pompa pracuje przy prędkości ok. 2899 obr/min. Znamionowy przepływ to 10 m3/h przy wysokości podnoszenia 48,3 m. Zakres temperatury cieczy to -20 . 120 °C, temperatura pracy odniesienia 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy to 16 bar, przy 120 °C i przy -20 °C również 16 bar. Maksymalna temperatura otoczenia 60 °C. Przyłącza wlotowe i wylotowe DN 40, rodzaj przyłącza DIN / JIS, ciśnienie znamionowe do podłączenia PN 25, klasa kołnierza wlotowego 300 lb. Tolerancja krzywej wg ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70.

Napęd elektryczny i montaż

Zintegrowany 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 90LE. Moc nominalna P2 2,2 kW, moc wymagana przez pompę 2,2 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 220-240 D / 380-415 Y V, prąd znamionowy 8,00 / 4,60 A, prąd uruchomienia 840-920 %, współczynnik mocy cos fi 0,86-0,80. Prędkość nominalna 2890-2910 obr/min, 2 bieguny. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 85,9 %, przy 3/4 obciążenia 88,2-87,2 %, przy 1/2 obciążenia 88,0-85,5 %. Ochrona IEC 34-5 IP55 Dust/Jetting, klasa izolacji IEC 85 F. Rozmiar kołnierza silnika FT115, pozycja skrzynki zaciskowej 6. Falownik nie jest przewidziany.

Zgodność, atesty i parametry eksploatacyjne

Znakowania CE, EAC, UKCA, SEPRO. Atesty higieniczne WRAS, ACS. Masa netto 53 kg, masa brutto 56 kg, objętość wysyłkowa 0,104 m3.
