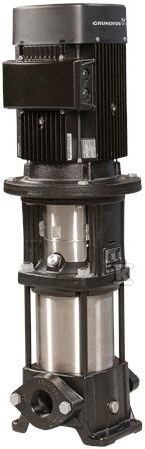

Pompa wielostopniowa pionowa CR10-9 A-A-A-V-HQQV 3x400D 50 HZ 96501332

Pionowa pompa wielostopniowa in-line do wody czystej z króćcami na jednej linii

Pionowa pompa wielostopniowa odśrodkowa z króćcami ssawnym i tłocznym usytuowanymi na tym samym poziomie umożliwia montaż w układzie in-line bez dodatkowych kolan i przejść. Rozwiązanie sprawdza się w instalacjach przemysłowych, komunalnych i w budynkach użyteczności publicznej, gdzie wymagane jest tłoczenie czystej wody o gęstości ok. 998,2 kg/m3 w zakresie temperatur od -20 °C do 90 °C. Przy temperaturze pracy 20 °C pompa pracuje z przepływem znamionowym 10 m3/h i wysokością podnoszenia 72,3 m przy prędkości 2902 obr/min. Tolerancja krzywej wg ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ?0,70 wskazują na przewidywalną charakterystykę hydrauliczną.

Budowa, materiały i uszczelnienie

Głowica i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie elementy mające kontakt z tłoczoną cieczą wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Wirnik ze stali nierdzewnej oraz łożysko SIC zapewniają odporność na korozję i stabilną pracę przy ciągłym kontakcie z wodą. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a układ uszczelnienia wału typu kasetowego HQQV w wersji Single daje wysoką niezawodność, bezpieczeństwo obsługi i łatwy dostęp serwisowy. Atesty higieniczne WRAS oraz oznaczenia CE, EAC, UKCA, SEPRO potwierdzają dopuszczenie do zastosowań z wodą.

Parametry hydrauliczne i warunki instalacji

Pompa pracuje przy maksymalnym ciśnieniu pracy 16 bar, przy 90 °C i przy -20 °C. Przyłącza wlotowe i wylotowe o wielkości 1 1/2 inch w wykonaniu Oval / Rp, ciśnienie znamionowe połączenia PN 16, pozwalają na bezpośrednie wpięcie w istniejącą sieć. Maksymalna temperatura otoczenia wynosi 60 °C. Orientacja pionowa i króćce na jednej linii ułatwiają zabudowę w ograniczonej przestrzeni. Brak wbudowanego falownika oznacza pracę w stałej prędkości, co upraszcza sterowanie w klasycznych układach pompowych.

Silnik elektryczny i dane eksploatacyjne

Zastosowano 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 100LC, z kołnierzem silnika FT130. Moc nominalna P2 wynosi 3 kW, częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-415 V w układzie D, prąd znamionowy 6,3 A, współczynnik mocy cos ? 0,87-0,82, prędkość nominalna 2900-2920 obr/min, 2 bieguny. Klasa efektywności IE3 zapewnia sprawność silnika przy pełnym obciążeniu 87,1 %, przy 3/4 obciążenia 88,0-87,0 %, przy 1/2 obciążenia 87,7-85,4 %. Stopień ochrony IP55 Dust/Jetting i klasa izolacji F zwiększają odporność na warunki środowiskowe. Skrzynka zaciskowa w pozycji 6 ułatwia podłączenie. Masa netto 58 kg, masa brutto 62 kg, objętość wysyłkowa ok. 0,13 m3.
