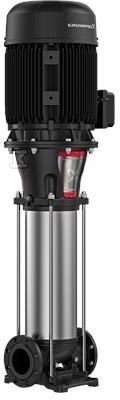

Pompa wielostopniowa pionowa CR125-1 A-F-A-V-HQQV 400D/690Y 50 HZ 99142581

Pionowa pompa wielostopniowa in-line do transportu wody w instalacjach przemysłowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii przeznaczona jest do montażu w układach rurowych i na fundamencie. Konstrukcja in-line ułatwia wpięcie w istniejący przewód bez dodatkowych kolan, a przeniesienie mocy przez sztywne sprzęgło dzielone zapewnia stabilną pracę przy ciągłym obciążeniu. Urządzenie jest przeznaczone do pompowania wody w zakresie temperatur od -20 °C do 90 °C, z nominalną temperaturą pracy 20 °C i gęstością 998,2 kg/m3.

Budowa i materiały

Głowica i podstawa pompy wykonane są z żeliwa szarego. Podstawa wykonana jest z żeliwa sferoidalnego EN-GJS-500-7 zgodnego z EN 1563 i ASTM A536-84 65-45-12. Wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304, w tym wirniki. Łożyska ślizgowe WC/WC oraz łożysko oporowe Graflon ograniczają tarcie i zużycie przy pracy ciągłej. Uszczelnienie wału typu kasetowego HQQV zapewnia wysoką niezawodność, bezpieczną obsługę i szybki dostęp serwisowy. Przyłącza DIN DN 150 na wlocie i wylocie przy klasie PN 16 pozwalają na bezpośrednie połączenie z rurociągiem przemysłowym. Silnik montowany na stopach z kołnierzem FF300 współpracuje z pompą przez sprzęgło dzielone.

Parametry pracy i napęd

Pompa pracuje z prędkością około 2950 obr/min. Przy tej prędkości uzyskuje się przepływ znamionowy 125 m3/h przy wysokości podnoszenia 25,2 m, a w zakresie pracy maksymalny przepływ sięga 162 m3/h przy maksymalnej wysokości około 33 m. Tolerancja krzywej zgodna z ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ? 0,70 wskazują na efektywne wykorzystanie energii. Maksymalne ciśnienie pracy to 16 bar przy temperaturze do 90 °C, a maksymalna temperatura otoczenia wynosi 60 °C.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, typ 160MB, zgodny z normą IEC, klasa IE3. Moc znamionowa P2 to 11 kW przy częstotliwości 50 Hz. Napięcie nominalne 3 x 380-415 V w trójkącie / 660-690 V w gwiazdzie, prąd znamionowy 20,8-19,8 A / 12,0-11,8 A, współczynnik mocy cos ? 0,88-0,84. Prędkość nominalna silnika 2940-2950 obr/min, liczba biegunów 2, klasa izolacji F, stopień ochrony IP55 Dust/Jetting. Sprawność silnika przy pełnym obciążeniu 91,2 %, przy 3/4 obciążenia 91,8 %, przy 1/2 obciążenia 91,3 %. Prąd rozruchowy 660-780 %.

Montaż, instalacja i zgodność

Wymiary zabudowy to około 1265 mm wysokości, 499 mm szerokości i 485 mm głębokości. Masa netto 233 kg, masa brutto 297 kg, objętość wysyłkowa 1,14 m3. Skrzynka zaciskowa umieszczona jest w pozycji 6. Pompa nie jest wyposażona w falownik, co upraszcza sterowanie w standardowych układach.

Urządzenie posiada oznaczenia CE, EAC, UKCA, SEPRO oraz atest higieniczny ACS, co potwierdza przydatność do pracy z wodą użytkową. Materiał zgodny ze standardami UE. Konstrukcja in-line z kołnierzami DIN i uszczelnieniem kasetowym ułatwia instalację, serwis i utrzymanie ciągłości pracy w systemach przemysłowych i zaopatrzenia w wodę.
