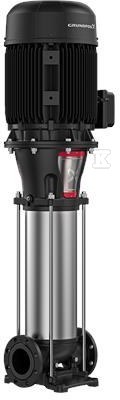

Pompa wielostopniowa pionowa CR125-2-1 A-F-A-V-HQQV 400D/690Y 50 HZ 99142633

Pionowa pompa wielostopniowa in-line do transportu wody

Pionowa pompa wielostopniowa w układzie in-line z króćcami ssawnym i tłocznym na tej samej linii. Głowica i podstawa wykonane są z żeliwa, a wszystkie elementy zwilżane ze stali nierdzewnej EN 1.4301, co ogranicza korozję przy pracy z wodą. Przeniesienie mocy odbywa się przez sztywne sprzęgło dzielone, a przyłącza rurociągów realizowane są kołnierzami DIN DN 150 PN 16. Pompa jest przystosowana do pracy z wodą w zakresie temperatury od -20 °C do 90 °C przy gęstości ok. 998,2 kg/m3, z maksymalną temperaturą otoczenia 60 °C i maksymalnym ciśnieniem pracy 16 bar przy 90 °C.

Konstrukcja i materiały odporne na korozję

Podstawa pompy to żeliwo sferoidalne EN 1563 EN-GJS-500-7, zgodne z ASTM A536-84 65-45-12. Wirniki i komory wykonano ze stali nierdzewnej AISI 304, EN 1.4301. Łożysko główne WC/WC oraz łożysko oporowe Graflon zapewniają stabilną pracę przy prędkościach ok. 2952 obr/min. Uszczelnienie wału typu HQQV to kasetowe uszczelnienie z twarzami z węglika krzemu i elastomerami FKM, co zwiększa niezawodność i ułatwia serwis. Układ uszczelnienia jest pojedynczy, a kod uszczelnienia HQQV wskazuje na zastosowanie elastomerów odpornych na wyższe temperatury cieczy. Materiał podstawy i elementów zwilżanych jest certyfikowany zgodnie ze standardami europejskimi, a pompa posiada atest higieniczny ACS.

Dane pracy i silnik o wysokiej sprawności

Pompa pracuje z prędkością znamionową ok. 2940-2950 obr/min i osiąga przepływ 125 m3/h przy wysokości podnoszenia 41,9 m. Maksymalna wysokość podnoszenia wynosi 58,6 m przy dwóch wirnikach roboczych. Tolerancja krzywej zgodna z ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70. Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 160LB. Moc znamionowa P2 to 18,5 kW, przy napięciu 3 x 380-415 D / 660-690 Y V i częstotliwości 50 Hz. Prąd znamionowy 34,5-32,5 / 20,0-18,8 A, współczynnik mocy cos ? 0,89-0,85. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 92,4 %, przy 3/4 obciążenia 93,2 % i przy 1/2 obciążenia 93,2 %. Klasa ochrony IP55, klasa izolacji F, wbudowana ochrona termiczna PTC. Prędkość nominalna silnika 2940-2950 obr/min, liczba biegunów 2.

Zastosowanie, certyfikaty i warunki instalacji

Układ in-line pozwala na montaż na tej samej osi rurociągu bez dodatkowych przejść, co upraszcza instalację w systemach cyrkulacji wody, chłodzenia i ogrzewania. Połączenia kołnierzowe DIN DN 150 PN 16 oraz rozmiar kołnierza silnika FF300 ułatwiają integrację z istniejącą instalacją. Pompa jest niezasysająca, przeznaczona do tłoczenia wody w instalacjach przemysłowych i użyteczności publicznej. Dopuszczenia CE, EAC, UKCA, SEPRO oraz atest higieniczny ACS potwierdzają zgodność z wymaganiami rynkowymi. Masa netto 268 kg, masa brutto 332 kg, objętość wysyłkowa 1,14 m3.
