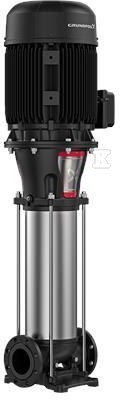

Pompa wielostopniowa pionowa CR125-2-2 A-F-A-V-HQQV 400D/690Y 50 HZ 99142582

Pionowa pompa wielostopniowa in-line do czystej wody i systemów ciśnieniowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż bezpośrednio w rurociągu bez dodatkowych fundamentów. Wszystkie części zwilżane to stal nierdzewna EN 1.4301, AISI 304, co pozwala na pracę z wodą pitną i nieagresywnymi cieczami w zakresie temperatury -20 . 90 °C przy gęstości odniesienia 998,2 kg/m3. Przeniesienie mocy odbywa się przez sztywne sprzęgło dzielone, a uszczelnienie wału w układzie pojedynczym z kodem HQQV z parą cierną SiC/SiC i uszczelnieniem wtórnym FKM zapewnia szczelność i długą żywotność przy ciśnieniu do 16 bar.

Budowa, materiały i uszczelnienie

Konstrukcja kasetowa ułatwia serwis i dostęp do części hydraulicznych bez demontażu rurociągu. Wirnik ze stali nierdzewnej EN 1.4301 pracuje z łożyskiem WC/WC oraz łożyskiem oporowym Graflon, co ogranicza tarcie i zużycie przy ciągłej pracy. Elementy hydrauliczne są certyfikowane zgodnie ze standardami europejskimi. Atest higieniczny ACS potwierdza przydatność do kontaktu z wodą przeznaczoną do spożycia. Tolerancja krzywej ISO9906:2012 3B gwarantuje powtarzalność charakterystyki hydraulicznej.

Praca, wydajność i silnik

Pompa jest obliczona na prędkość 2956 obr/min i osiąga przepływ znamionowy 125 m3/h przy wysokości podnoszenia 33,6 m, z maksymalnym naporem ok. 50,2 m. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności energetycznej w klasie pomp in-line. Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, typ 160MD, standard IEC, klasa efektywności IE3. Moc znamionowa P2 to 15 kW przy częstotliwości 50 Hz, napięciu 3 x 380-415 D/660-690 Y V i prądzie 28,0-26,0/16,2-15,6 A. Współczynnik mocy cos ? 0,89-0,87, prędkość nominalna 2930-2950 obr/min, sprawność silnika przy pełnym obciążeniu 91,9 %, przy 3/4 obciążenia 92,4-92,7 %, przy 1/2 obciążenia 92,4-92,3 %. Klasa ochrony IP55 Dust/Jetting, klasa izolacji F, wbudowana ochrona PTC. Prąd rozruchowy 660-780 %.

Montaż, przyłącza i zastosowania

Przyłącza wlotowe i wylotowe DN 150 w standardzie DIN, ciśnienie znamionowe PN 16, maksymalne ciśnienie pracy 16 bar przy temperaturze cieczy do 90 °C. Maksymalna temperatura otoczenia 60 °C. Rozmiar kołnierza silnika FF300, pozycja skrzynki zaciskowej 6. Masa netto 255 kg, masa brutto 320 kg, objętość wysyłkowa 1,14 m3. Zgodności CE, EAC, UKCA, SEPRO. Brak wbudowanego falownika, sterowanie zewnętrzne.

Pompa sprawdza się w systemach podwyższania ciśnienia, zaopatrzenia w wodę, obiegach grzewczych i chłodniczych HVAC, a także w instalacjach przemysłowych do czystej wody i procesów myjni. Kompaktowa budowa pionowa ogranicza zajmowaną powierzchnię, a kołnierzowe połączenie DIN przyspiesza montaż i serwis przez instalatora.
