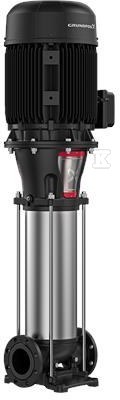

Pompa wielostopniowa pionowa CR125-2 A-F-A-V-HQQV 400D/690Y 50 HZ 99142634

Pionowa pompa wielostopniowa in-line do wody i przemysłu

Pionowa, wielostopniowa pompa odśrodkowa in-line z króćcami ssawnym i tłocznym na tej samej linii. Głowica i podstawa wykonane są z żeliwa, a wszystkie części zwilżane przez tłoczoną ciecz to stal nierdzewna EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN. Rozwiązanie jest przeznaczone do tłoczenia wody w instalacjach zaopatrzenia, uzdatniania oraz w zastosowaniach przemysłowych, gdzie wymagana jest stabilna praca przy stałej prędkości obrotowej.

Pompa pracuje jako urządzenie niezasysające samoistnie. Konstrukcja in-line upraszcza montaż w istniejących ciągach rurowych. Silnik montowany na stopach, chłodzony wentylatorem, współpracuje bezpośrednio z pompą.

Budowa z żeliwa i stali nierdzewnej oraz uszczelnienie kasetowe

Podstawa i korpus wykonano z żeliwa sferoidalnego EN 1563 EN-GJS-500-7, zgodnego z ASTM A536-84 65-45-12. Wirniki, komory i tuleja to stal nierdzewna EN 1.4301, AISI 304. Łożyska ślizgowe WC/WC oraz łożysko oporowe Graflon pracują w warunkach ciągłego smarowania cieczą roboczą.

Uszczelnienie wału to układ pojedynczy typu HQQV w wersji kasetowej. Twarde powierzchnie uszczelniające to węglik krzemu, elastomery FKM. Taki dobór materiałów pozwala na pracę w zakresie temperatury cieczy do 90 °C przy zachowaniu szczelności i niskiego tarcia. Materiał z certyfikatem zgodnym ze standardami UE.

Przyłącza DN 150 PN 16 w standardzie DIN, kołnierz silnika FF300. Skrzynka zaciskowa w pozycji 6 ułatwia podłączenie elektryczne w zabudowie pionowej.

Wydajność hydrauliczna i warunki pracy

Dane hydrauliczne odnoszą się do prędkości pompy ok. 2961 obr/min. Przepływ znamionowy to 125 m3/h przy wysokości podnoszenia 51,3 m. Tolerancja krzywej wg ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70.

Czynnikiem tłoczonym jest woda o gęstości 998,2 kg/m3. Zakres temperatury cieczy wynosi -20 °C do 90 °C, temperatura pracy odniesienia 20 °C. Maksymalne ciśnienie pracy to 16 bar, przy 16 bar / 90 °C. Maksymalna temperatura otoczenia 60 °C.

• stabilna praca w układach in-line bez dodatkowych przejść rurowych
• króćce ssawny i tłoczny na wspólnej osi montażowej
• odporność korozyjna części zwilżanych dzięki stali EN 1.4301

Silnik IE3 i zgodności eksploatacyjne

Napęd to 3-fazowy silnik asynchroniczny standardu IEC, typ 180MB, 2 bieguny, prędkość nominalna 2950 obr/min. Nominalna moc silnika P2 22 kW, moc wymagana przez pompę 22 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-415 D / 660-690 Y V, prąd znamionowy 39,5 / 22,8 A, współczynnik mocy cos ? 0,90-0,90, prąd rozruchowy 830 %.

Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 92,7 %, przy obciążeniu 3/4 93,7-94,0 %, przy obciążeniu 1/2 94,4-94,1 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting wg IEC 34-5. Brak falownika w standardzie.

Zatwierdzenia CE, EAC, UKCA, SEPRO. Atest higieniczny ACS. Masa netto 283 kg, masa brutto 347 kg, objętość wysyłkowa 1,14 m3.
