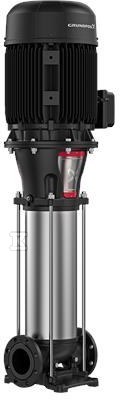

Pompa wielostopniowa pionowa CR125-4-2 A-F-A-V-HQQV 400D/690Y 50 HZ 99142638

Pionowa pompa wielostopniowa in-line do transportu wody

Pionowa, wielostopniowa pompa odśrodkowa in-line z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do tłoczenia wody. Głowica i podstawa wykonane są z żeliwa, a wszystkie części zwilżane ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN. Konstrukcja kasetowego uszczelnienia wału zapewnia łatwy serwis i dostęp, a orientacja pionowa pozwala na kompaktowy montaż w układach przemysłowych i instalacjach wodnych.

Budowa i materiały

Podstawa pompy wykonana jest z żeliwa sferoidalnego EN 1563 EN-GJS-500-7, zgodnego z ASTM A536-84 65-45-12. Głowica pompy wykonana jest z żeliwa szarego. Elementy mające kontakt z cieczą to stal nierdzewna EN 1.4301, AISI 304, w tym wirnik i komory. Łożysko wykonane jest z WC/WC, a łożysko oporowe z Graflon. Uszczelnienie wału to kaseta HQQV z twarzami z węglika krzemu i elastomerem FKM, układ pojedynczy. Materiał posiada certyfikat zgodny ze standardami EU, a pompa ma atest higieniczny ACS.

Praca i parametry hydrauliczne

Pompa pracuje z prędkością ok. 2966 obr/min. Znamionowy przepływ wynosi 125 m3/h przy wysokości podnoszenia 85,6 m. Tolerancja krzywej to ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70.

Przeznaczona jest do wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -20 °C do 90 °C, przy temperaturze pracy 20 °C. Maksymalne ciśnienie pracy to 16 bar, również przy 90 °C, a maksymalna temperatura otoczenia to 55 °C. Przyłącza wlotowe i wylotowe to DN 150, typ DIN, ciśnienie znamionowe PN 16. Rozmiar kołnierza silnika to FF350.

Napęd elektryczny i instalacja

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ silnika asynchronicznego. Nominalna moc silnika P2 to 37 kW, prędkość nominalna 2955 obr/min, 2 bieguny, częstotliwość podstawowa 50 Hz. Napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 65/37.5 A, współczynnik mocy cos ? 0,88.

Silnik ma klasę efektywności IE3 ze sprawnością 93,7 % przy pełnym obciążeniu, 94,2 % przy obciążeniu 3/4 i 94,0 % przy obciążeniu 1/2. Klasa ochrony IP55, klasa izolacji F. Pozycja skrzynki zaciskowej to 6. Falownik nie jest przewidziany.

Zgodność i warunki eksploatacji

Urządzenie posiada zatwierdzenia CE, EAC, UKCA, SEPRO. Masa netto to 432 kg, waga brutto 495 kg, a objętość wysyłki 1,14 m3. Pompa jest niezasysająca, przeznaczona do pracy ciągłej w instalacjach przemysłowych, zaopatrzenia w wodę i obiegu technologicznego, gdzie wymagane są stabilne parametry hydrauliczne i materiały odporne na korozję.
