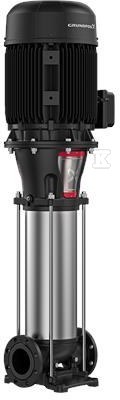

Pompa wielostopniowa pionowa CR125-4 A-F-A-V-HQQV 400D/690Y 50 HZ 99142639

Pionowa pompa wielostopniowa in-line do wody czystej i systemów ciśnieniowych

Pionowa, wielostopniowa pompa odśrodkowa in-line z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do czystej wody i nieagresywnych cieczy. Głowica i podstawa wykonane z żeliwa, a wszystkie elementy zwilżane ze stali nierdzewnej EN 1.4301, zapewniają trwałość w ciągłej pracy. Cztery stopnie hydrauliczne pozwalają uzyskać wysoki napór przy kompaktowej budowie pionowej. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a podłączenie rurociągów realizowane jest kołnierzami DIN DN 150 PN 16. Pompa pracuje z 3-fazowym silnikiem asynchronicznym chłodzonym wentylatorem, montowanym na stopach, o mocy 45 kW i klasie efektywności IE3.

Konstrukcja i materiały odporne na eksploatację

Podstawa i głowica pompy wykonane są z żeliwa sferoidalnego EN 1563 EN-GJS-500-7, ASTM A536-84 65-45-12. Wirniki, komory i tuleja to stal nierdzewna EN 1.4301, AISI 304. Łożyska ślizgowe WC/WC oraz łożysko oporowe Graflon ograniczają tarcie i zużycie w warunkach ciągłej pracy. Uszczelnienie wału typu HQQV to kasetowe uszczelnienie mechaniczne z parą cierną SiC/SiC i elastomerem FKM, co zapewnia szczelność przy temperaturach cieczy do 90 °C i ogranicza konieczność serwisowania. Przeniesienie napędu przez sprzęgło dzielone ułatwia dostęp do wału i wymianę uszczelnienia. Kołnierze DIN DN 150 PN 16 pozwalają na szybki montaż w linii bez dodatkowych przejściówek.

Dane pracy, silnik i warunki instalacji

Pompa osiąga przepływ znamionowy 125 m3/h przy wysokości podnoszenia 103,8 m przy prędkości 2967 obr/min. Zakres temperatury tłoczonej cieczy to -20 °C do 90 °C, przy gęstości odniesienia 998,2 kg/m3 i temperaturze pracy 20 °C. Maksymalne ciśnienie pracy wynosi 16 bar, również przy 90 °C. Maksymalna temperatura otoczenia to 55 °C dla silnika.

Silnik 3-fazowy, standard IEC, o nominalnej mocy P2 45 kW, częstotliwości 50 Hz i napięciu 3 x 380-420 D/660-725 Y V. Prąd znamionowy 78/45 A, współczynnik mocy cos ? 0,89, prędkość nominalna 2960 obr/min, liczba biegunów 2. Sprawność silnika przy pełnym obciążeniu 94,0 %, przy 3/4 obciążenia 94,5 %, przy 1/2 obciążenia 94,4 %. Klasa efektywności IE3, klasa izolacji F, rodzaj ochrony IP55, rozmiar kołnierza silnika FF400. Minimalny wskaźnik sprawności MEI ?0,70. Tolerancja krzywej zgodna z ISO9906:2012 3B. Zatwierdzenia CE, EAC, UKCA, SEPRO, atest higieniczny ACS.

Zastosowania i montaż w linii

Układ in-line z króćcami na tym samym poziomie ułatwia zabudowę w istniejących ciągach rurociągowych bez dodatkowych kolan. Pompa nie jest samossąca. Typowe zastosowania to:

• systemy zaopatrzenia w wodę i podnoszenia ciśnienia
• obiegi wody w instalacjach HVAC, chłodzenia i klimatyzacji
• cyrkulacja i podawanie czystej wody pitnej
• przemysłowe mycie i procesy wymagające stabilnego ciśnienia
• instalacje przeciwpożarowe

Montaż pionowy ogranicza zajmowaną powierzchnię. Masa netto 526 kg, masa brutto 671 kg, objętość wysyłkowa 2,04 m3. Pozycja skrzynki zaciskowej 6.
