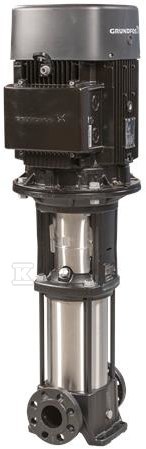

Pompa wielostopniowa pionowa CR15-1 A-F-A-V-HQQV 3x230/400 50 HZ 96501795

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do tłoczenia czystej wody. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy zwilżane ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN. Kasetowe uszczelnienie wału HQQV zapewnia wysoką niezawodność, bezpieczną obsługę i łatwy dostęp serwisowy.

Budowa i materiały odporne na pracę ciągłą

Podstawa i głowica pompy to żeliwo szare EN 1561 EN-GJL-200, odpowiadające ASTM A48-25B. Wirnik wykonany jest ze stali nierdzewnej EN 1.4301, AISI 304. Łożysko z SIC zwiększa odporność na ścieranie. Uszczelnienie wału typu pojedynczego z kodem HQQV jest rozwiązaniem kasetowym, co ułatwia wymianę bez demontażu wirnika. Wszystkie części mające kontakt z tłoczoną cieczą są ze stali nierdzewnej, co ogranicza korozję przy pracy z wodą. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywnej konstrukcji hydrauliccznej.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy wynosi od -20 °C do 90 °C, a temperatura pracy odniesienia to 20 °C. Maksymalne ciśnienie pracy to 16 bar, zarówno przy 90 °C jak i przy -20 °C. Maksymalna temperatura otoczenia to 60 °C. Przyłącza wlotowe i wylotowe to DN 50 w układzie DIN, ciśnienie znamionowe przyłącza PN 25. Krzywa pompy wykonana jest z tolerancją ISO9906:2012 3B. Urządzenie posiada zatwierdzenia CE, EAC, UKCA, SEPRO oraz atest higieniczny WRAS. Przepływ znamionowy przy danych pompy to 17 m3/h przy wysokości podnoszenia 9,9 m, przy prędkości 2853 obr/min.

Silnik, zasilanie i montaż

Zastosowano 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 80C. Nominalna moc silnika P2 to 1,1 kW, moc wymagana przez pompę 1,1 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 220-240 D/380-415 Y V, prąd znamionowy 4,35/2,50 A, prąd uruchomienia 450-500 %. Współczynnik mocy cos ? 0,83-0,76. Prędkość nominalna 2840-2870 obr/min, liczba biegunów 2. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 82,7 %, przy 3/4 obciążenia 84,6-84,0 %, przy 1/2 obciążenia 85,4-82,8 %. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F. Skrzynka zaciskowa w pozycji 6, rozmiar kołnierza silnika FT100. Masa netto 42 kg, masa brutto 55 kg.
