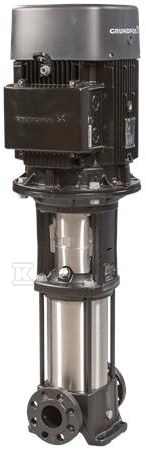

Pompa wielostopniowa pionowa CR15-12 A-F-A-V-HQQV 3x400/690 50 HZ 96501992

Pionowa pompa wielostopniowa in-line do wody i mediów przemysłowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do pracy w układach in-line. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301, co ogranicza korozję i pozwala na pracę z wodą oraz innymi czystymi, mało lep???? mediami. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a kasetowe uszczelnienie wału HQQV zapewnia łatwy dostęp serwisowy i stabilną szczelność w długim okresie eksploatacji. Rurociągi podłącza się kołnierzami DIN DN 50 PN 25, a silnik montowany na stopach z kołnierzem FF300.

Budowa i materiały

Konstrukcja in-line upraszcza montaż w istniejących rurociągach, bo wlot i wylot znajdują się na jednej osi. Podstawa i głowica to żeliwo szare EN 1561 EN-GJL-200, odpowiednik ASTM A48-25B, które daje sztywność całej kolumny. Wirniki i pozostałe części zwilżane to stal nierdzewna EN 1.4301, AISI 304, odporna na działanie wody i typowych mediów przemysłowych. Łożysko wykonane z SIC zwiększa odporność na ścieranie. Uszczelnienie wału typu single w wersji HQQV to rozwiązanie kasetowe, łatwe do wymiany bez demontażu wirnika. Pozycja skrzynki zaciskowej 6 ułatwia okablowanie w standardowych instalacjach.

Parametry pracy i napęd

Pompa pracuje z prędkością ok. 2924 obr/min i osiąga znamionowy przepływ ok. 17 m3/h przy wysokości podnoszenia 135,6 m. Zakres pracy obejmuje temperatury cieczy od -20 °C do 90 °C przy gęstości odniesienia 998,2 kg/m3, a maksymalne ciśnienie pracy wynosi 25 bar zarówno przy 90 °C, jak i -20 °C. Dopuszczalna temperatura otoczenia to 60 °C. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej.

Napęd stanowi 3-fazowy silnik asynchroniczny IEC, typ 160MB, o nominalnej mocy P2 11 kW. Częstotliwość podstawowa 50 Hz, napięcie znamionowe 3 x 380-415 D / 660-690 Y V, prąd znamionowy 20,8-19,8 / 12,0-11,8 A, współczynnik mocy cos ? 0,88-0,84. Prędkość nominalna silnika 2940-2950 obr/min, liczba biegunów 2, klasa efektywności IE3 ze sprawnością przy pełnym obciążeniu 91,2 %, przy 3/4 obciążenia 91,8 % i przy 1/2 obciążenia 91,3-91,2 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Prąd rozruchowy 660-780 %. Masa netto 153 kg, masa brutto 181 kg, gabaryty ok. 300 mm x 1461 mm x 256 mm.

Zastosowanie i zgodność

Układ in-line z kołnierzami DIN DN 50 sprawdza się w podnoszeniu ciśnienia, przemysłowym zaopatrzeniu w wodę, systemach odwróconej osmozy i destylacji, a także w obiegach z mało lep???? płynami spożywczymi i chemicznie agresywnymi cieczami. Tolerancja krzywej zgodna z ISO9906:2012 3B zapewnia powtarzalność parametrów. Pompa posiada aprobaty CE, EAC, UKCA, SEPRO oraz atest higieniczny WRAS.
