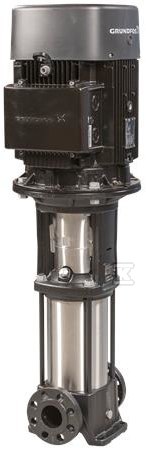

Pompa wielostopniowa pionowa CR15-14 A-F-A-V-HQQV 3x400/690 50 HZ 96501993

Pionowa pompa wielostopniowa in-line do wody czystej i systemów ciśnieniowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do pracy w układach in-line. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301, AISI 304. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a podłączenie do rurociągu realizowane jest kołnierzami DIN DN 50 PN 25. Rozwiązanie jest typowe dla aplikacji wymagających wysokiego podnoszenia przy stosunkowo zwartej budowie pionowej.

Budowa i materiały odporne na wodę pitną

Podstawa pompy to żeliwo szare EN 1561 EN-GJL-200, ASTM A48-25B, które zapewnia sztywność całej kolumny. Wirnik i elementy hydrauliczne wykonano ze stali nierdzewnej EN 1.4301, co ogranicza korozję przy czystej wodzie i nieagresywnych cieczach. Łożysko wykonano z SIC. Uszczelnienie wału typu HQQV w układzie pojedynczym, w wersji kasetowej, ułatwia serwis i zapewnia wysoką niezawodność przy długotrwałej pracy. Kasetowa konstrukcja uszczelnienia pozwala na wymianę bez demontażu wirnika, co skraca czas przestoju.

Materiały i geometria są zgodne z wymaganiami dla wody pitnej, potwierdzonymi atestem higienicznym WRAS. Tolerancja krzywej pracy określona jest jako ISO9906:2012 3B.

Praca i zakres zastosowania

Pompa pracuje z prędkością ok. 2924 obr/min i 14 stopniami. Przy nominalnym przepływie 17 m3/h osiąga wysokość podnoszenia 156,9 m, a maksymalny hydrostatyczny napór sięga ok. 197 m. Zakres temperatury tłoczonej cieczy to -20 . 90 °C, przy gęstości odniesienia 998,2 kg/m3 i temperaturze pracy 20 °C. Maksymalne ciśnienie pracy wynosi 25 bar, zarówno przy 90 °C jak i przy -20 °C, przy maksymalnej temperaturze otoczenia 60 °C.

Króćce ssawny i tłoczny DN 50 w układzie in-line pozwalają na montaż bezpośrednio w rurociągu bez dodatkowych kolan. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na dobrą efektywność hydrauliczną w klasie.

Typowe zastosowania to systemy podwyższania ciśnienia i zaopatrzenia w wodę, instalacje HVAC, cyrkulacja czystej wody w obiektach komercyjnych i przemysłowych, a także przepompowywanie wody pitnej i procesy myjące. Kompaktowa budowa pionowa ułatwia instalację w ograniczonej przestrzeni.

Silnik elektryczny i montaż

Zastosowano 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, typ 160MB, standard IEC. Nominalna moc P2 to 11 kW, przy częstotliwości 50 Hz i napięciu 3 x 380-415 D / 660-690 Y V. Prąd znamionowy 20,8-19,8 / 12,0-11,8 A, prąd rozruchowy 660-780 %, współczynnik mocy cos ? 0,88-0,84. Prędkość nominalna silnika 2940-2950 obr/min, 2 bieguny.

Silnik klasy efektywności IE3 osiąga sprawność ok. 91,2 % przy pełnym obciążeniu, ok. 91,8 % przy 3/4 obciążenia i ok. 91,3-91,2 % przy 1/2 obciążenia. Klasa izolacji F, ochrona IP55 Dust/Jetting wg IEC 34-5. Rozmiar kołnierza silnika FF300, pozycja skrzynki zaciskowej 6. Masa netto 157 kg, masa brutto 188 kg, objętość opakowania ok. 0,619 m3.

Brak wbudowanego falownika oznacza sterowanie w sieci 50 Hz, co upraszcza instalację w klasycznych układach.

Zgodność, certyfikaty i warunki eksploatacji

Urządzenie posiada oznaczenia CE, EAC, UKCA, SEPRO oraz atest higieniczny WRAS dla kontaktu z wodą pitną. Parametry hydrauliczne deklarowane są z tolerancją ISO9906:2012 3B.

Dopuszczalne warunki pracy to temperatura otoczenia do 60 °C, ciśnienie nominalne przyłącza PN 25 i maksymalne ciśnienie pracy 25 bar. Stal nierdzewna elementów zwilżanych i żeliwna obudowa zapewniają trwałość w instalacjach wodnych, a kasetowe uszczelnienie HQQV ogranicza ryzyko przecieków i ułatwia konserwację w warunkach ciągłej eksploatacji.
