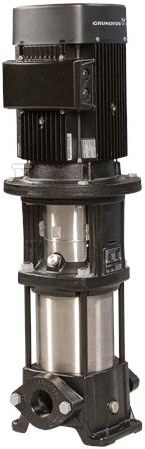

Pompa wielostopniowa pionowa CR15-2 A-A-A-V-HQQV 3x400D 50 HZ 96501995

Pionowa pompa wielostopniowa in-line do wody i aplikacji przemysłowych

Pionowa pompa wielostopniowa in-line łączy kompaktową budowę z możliwością pracy w układach wymagających czystej wody i stabilnego podnoszenia ciśnienia. Króćce ssawny i tłoczny na tej samej linii ułatwiają montaż w istniejących instalacjach bez dodatkowych kolan, a przeniesienie mocy przez sprzęgło dzielone pozwala na szybki dostęp do wirnika i uszczelnienia. Rozwiązanie jest przeznaczone zarówno dla instalatora szukającego pewnego montażu, jak i dla użytkownika końcowego oczekującego cichej, niezawodnej pracy w systemach wodnych.

Budowa i materiały odporne na korozję

Głowica i podstawa pompy wykonane są z żeliwa szarego EN 1561 EN-GJL-200, odpowiednik ASTM A48-25B. Wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304. Wirnik ze stali nierdzewnej oraz łożysko z SiC ograniczają zużycie w pracy ciągłej. Uszczelnienie wału typu HQQV w układzie pojedynczym to kasetowe rozwiązanie z pierścieniem z węglika krzemu i elastomerem FKM, które zapewnia wysoką niezawodność, bezpieczeństwo obsługi i łatwy serwis. Konstrukcja kasetowa ułatwia wymianę bez demontażu wirnika, co skraca czas przestoju.

Parametry pracy i napęd

Pompa pracuje z prędkością ok. 2899 obr/min i osiąga przepływ znamionowy ok. 17 m3/h przy wysokości podnoszenia ok. 22 m. Zakres temperatury cieczy to -20 °C . 90 °C, a temperatura pracy odniesienia to 20 °C przy gęstości 998,2 kg/m3. Tolerancja krzywej wg ISO9906:2012 3B zapewnia powtarzalność charakterystyki.

Napęd stanowi 3-fazowy silnik asynchroniczny IEC, typ 90LE, chłodzony wentylatorem i montowany na stopach. Nominalna moc P2 to 2,2 kW, częstotliwość podstawowa 50 Hz, napięcie 3 x 380-415 V w układzie trójkąta, prąd znamionowy 4,65 A. Prędkość nominalna silnika to 2890-2910 obr/min przy 2 biegunach, cos ? 0,86-0,80, prąd rozruchowy 840-920 %. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 85,9 %, przy 3/4 obciążenia 88,2-87,2 %, przy 1/2 obciążenia 88,0-85,5 %. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o dobrej efektywności hydraulicznej w klasie.

Zastosowanie i warunki instalacji

Układ in-line z przyłączami owalnymi Rp 2 inch na wlocie i wylocie oraz ciśnieniem znamionowym PN 10 pozwala na bezpośrednie wpięcie w rurociąg. Maksymalne ciśnienie pracy to 10 bar, zachowane zarówno przy 90 °C, jak i przy -20 °C. Maksymalna temperatura otoczenia to 60 °C, rozmiar kołnierza silnika FT115, pozycja skrzynki zaciskowej 6. Masa netto 52 kg, waga brutto 55 kg, objętość wysyłkowa 0,094 m3.

Pompa jest dopuszczona znakami CE, EAC, UKCA, SEPRO oraz posiada atest higieniczny WRAS, co ułatwia zastosowanie w instalacjach wody pitnej i systemach wymagających czystości. Sprawdzi się do podnoszenia ciśnienia w przemysłowym zaopatrzeniu w wodę, w systemach odwróconej osmozy i destylacji oraz do pracy z mało lepkimi płynami spożywczymi.
