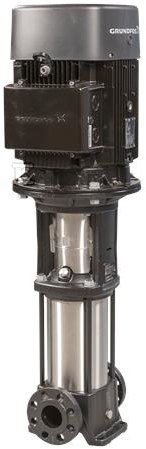

Pompa wielostopniowa pionowa CR15-3 A-F-A-V-HQQV 3x230/400 50 HZ 96501797

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa in-line. Króćce ssawny i tłoczny znajdują się na tej samej linii, co upraszcza montaż w układzie poziomym i pozwala na bezpośrednie wpięcie w rurociąg. Model CR15-3 pracuje z przepływem znamionowym 17 m3/h przy wysokości podnoszenia 33,2 m, przy prędkości ok. 2902 obr/min. Zakres temperatury tłoczonej cieczy -20 . 90 °C obejmuje zarówno zimną wodę użytkową, jak i podgrzaną, a maksymalne ciśnienie pracy 16 bar zapewnia stabilną pracę w sieci PN 25.

Budowa, materiały i uszczelnienie

Głowica pompy i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304, w tym wirnik. Łożysko wykonano z SIC. Przeniesienie mocy odbywa się przez sprzęgło dzielone, co ułatwia demontaż bez rozbierania rurociągu. Uszczelnienie wału typu kasetowego HQQV zapewnia wysoką niezawodność, bezpieczeństwo obsługi i łatwy serwis. Rurociągi podłącza się kołnierzami DIN DN 50 na wlocie i wylocie, przy ciśnieniu znamionowym PN 25. Rozmiar kołnierza silnika to FT130.

Wydajność hydrauliczna i warunki pracy

Pompa jest obliczona na wodę o gęstości 998,2 kg/m3, temperatura pracy odniesienia 20 °C. Dopuszczalna temperatura otoczenia do 60 °C. Tolerancja krzywej zgodna z ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70. Atesty higieniczne WRAS oraz oznaczenia CE, EAC, UKCA, SEPRO potwierdzają zgodność z wymaganiami rynkowymi. Maksymalne ciśnienie przy temperaturze 16 bar / 90 °C i 16 bar / -20 °C pozwala na pracę w szerokim zakresie klimatycznym.

Silnik elektryczny, zasilanie i montaż

Zastosowano 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 100LC. Nominalna moc silnika P2 3 kW, moc wymagana przez pompę 3 kW, częstotliwość podstawowa 50 Hz. Napięcie nominalne 3 x 220-240 D/380-415 Y V, prąd znamionowy 11,0/6,30 A, współczynnik mocy cos ? 0,87-0,82, prędkość nominalna 2900-2920 obr/min, 2 bieguny. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 87,1 %, przy 3/4 obciążenia 88,0-87,0 %, przy 1/2 obciążenia 87,7-85,4 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Pozycja skrzynki zaciskowej 6. Masa netto 59 kg, masa brutto 81 kg, objętość wysyłkowa 0,234 m3.
