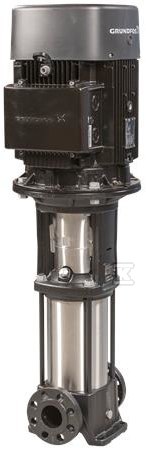

Pompa wielostopniowa pionowa CR15-5 A-F-A-V-HQQV 3x400D 50 HZ 96501986

Pionowa pompa wielostopniowa in-line do czystej wody

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do transportu czystej wody i nieagresywnych cieczy. Głowica i podstawa wykonane z żeliwa szarego, natomiast wszystkie elementy zwilżane to stal nierdzewna EN 1.4301, AISI 304. Kasetowe uszczelnienie wału HQQV zapewnia wysoką niezawodność, bezpieczeństwo obsługi i łatwy serwis. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN.

Budowa i materiały

Konstrukcja in-line pozwala na montaż w linii rurociągu bez dodatkowych kolan. Podstawa i głowica pompy to żeliwo szare EN 1561 EN-GJL-200, ASTM A48-25B. Wirnik i części mające kontakt z tłoczoną cieczą wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Łożysko wykonano z SIC. Uszczelnienie wału typu single, kod HQQV, w układzie kasetowym ułatwia wymianę bez demontażu wirnika. Silnik elektryczny 3-fazowy asynchroniczny, chłodzony wentylatorem, montowany na stopach, z kołnierzem silnika FT130. Skrzynka zaciskowa w pozycji 6.

Parametry pracy i napęd

Pompa pracuje przy prędkości ok. 2917 obr/min, z przepływem znamionowym 17 m3/h i wysokością podnoszenia 55,4 m. Zakres temperatury cieczy to -20 . 90 °C, temperatura pracy 20 °C, gęstość odniesienia 998,2 kg/m3. Maksymalne ciśnienie pracy 16 bar, przy 16 bar / 90 °C i 16 bar / -20 °C. Maksymalna temperatura otoczenia 60 °C. Przyłącza DN 50 na wlocie i wylocie, rodzaj przyłącza DIN, ciśnienie znamionowe do podłączenia PN 25.

Silnik standardu IEC, typ 112MC, nominalna moc P2 4 kW, moc wymagana przez pompę 4 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-415 V, prąd znamionowy 7,9 A, prąd uruchomienia 1000-1110 %. Współczynnik mocy cos ? 0,87. Prędkość nominalna 2920-2940 obr/min, 2 bieguny. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 88,1 %, przy 3/4 obciążenia 88,6-88,2 %, przy 1/2 obciążenia 85,2-88,1 %. Klasa izolacji F, rodzaj ochrony IEC 34-5 IP55 Dust/Jetting. Minimalny wskaźnik sprawności MEI ? 0,70. Tolerancja krzywej ISO9906:2012 3B.

Zastosowanie i montaż

Układ in-line z króćcami na tym samym poziomie ułatwia instalację w istniejących ciągach. Pompa nadaje się do przemysłowych systemów zaopatrzenia w wodę i odprowadzania, podnoszenia ciśnienia w budynkach komercyjnych i mieszkalnych, chłodzenia i klimatyzacji oraz systemów filtracji i uzdatniania wody. Zatwierdzenia CE, EAC, UKCA, SEPRO.

Montaż pionowy. Brak falownika w standardzie. Stal nierdzewna części zwilżanych i kasetowe uszczelnienie pozwalają na długą pracę przy czystej wodzie w szerokim zakresie temperatur.
