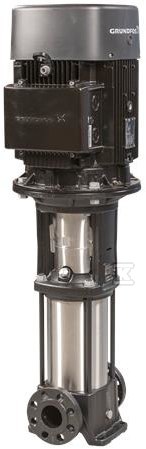

Pompa wielostopniowa pionowa CR15-7 A-F-A-V-HQQV 3x400D 50 HZ 96501988

Pionowa pompa wielostopniowa in-line do podwyższania ciśnienia i cyrkulacji czystej wody

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do pracy z czystą wodą i nieagresywnymi cieczami. Kompaktowa budowa in-line ułatwia montaż w istniejących rurociągach, a wysoki stopień hydrauliczny pozwala uzyskać duży napór przy umiarkowanym przepływie. Rozwiązanie sprawdza się w systemach zwiększania ciśnienia, zaopatrzenia w wodę, klimatyzacji, a także w obiegach grzewczo-chłodzących i procesach przemysłowych wymagających niezawodnej cyrkulacji.

Konstrukcja, materiały i uszczelnienie

Głowica i podstawa wykonane są z żeliwa szarego EN-GJL-200 wg EN 1561, odpowiednik ASTM A48-25B. Wszystkie elementy zwilżane, w tym wirnik, to stal nierdzewna EN 1.4301, AISI 304. Łożysko wykonane z SiC zwiększa odporność na ścieranie. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a uszczelnienie wału w układzie pojedynczym typu HQQV w wersji kasetowej zapewnia wysoką niezawodność, bezpieczeństwo obsługi i łatwy serwis. Para cierna SiC/SiC z wtórnym uszczelnieniem FKM ogranicza ryzyko przecieków. Przyłącza rurowe DIN DN 50 na wlocie i wylocie, ciśnienie nominalne PN 25, kołnierz silnika FF265.

Zakres pracy i przeznaczenie

Pompa pracuje z wodą o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy od -20 °C do 90 °C, przy temperaturze otoczenia do 60 °C. Maksymalne ciśnienie pracy to 16 bar, utrzymywane zarówno przy 90 °C, jak i -20 °C. Przy prędkości ok. 2919 obr/min uzyskuje się przepływ znamionowy 17 m3/h przy wysokości podnoszenia 77,9 m, przy 7 stopniach. Tolerancja krzywej wg ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70. Atesty higieniczne WRAS oraz dopuszczenia CE, EAC, UKCA, SEPRO potwierdzają przydatność do wody pitnej i instalacji sanitarnych.

Silnik, napęd i montaż

Zintegrowany 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 132SC. Moc znamionowa P2 5,5 kW przy częstotliwości 50 Hz, napięcie 3 x 380-415 V D, prąd znamionowy 11 A, prąd rozruchowy 1080-1180 %. Współczynnik mocy cos ? 0,87-0,82, prędkość nominalna 2920-2940 obr/min, 2 bieguny. Klasa efektywności IE3 ze sprawnością ok. 89,2 % przy pełnym obciążeniu, ok. 90,0-89,8 % przy 3/4 obciążenia i ok. 89,6-88,4 % przy 1/2 obciążenia. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F, pozycja skrzynki zaciskowej 6. Brak wbudowanego falownika. Masa netto 94 kg, masa brutto 116 kg, objętość wysyłkowa ok. 0,285 m3.
