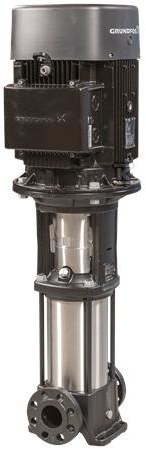

Pompa wielostopniowa pionowa CR15-8 A-F-A-V-HQQV 3x400/690 50 HZ 96501989

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym usytuowanymi na tej samej linii umożliwia montaż w układzie in-line bez dodatkowych kolan. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN DN 50. Kasetowe uszczelnienie wału typu HQQV zapewnia łatwy serwis i dostęp do części wirujących przy zachowaniu szczelności. Pompa jest przeznaczona do tłoczenia wody w zakresie temperatur od -20 °C do 90 °C, z temperaturą pracy odniesienia 20 °C i gęstością 998,2 kg/m3.

Budowa i materiały

Podstawa pompy to żeliwo szare EN 1561 EN-GJL-200, zgodne z ASTM A48-25B. Wirnik wykonano ze stali nierdzewnej EN 1.4301, AISI 304, co ogranicza korozję w kontakcie z wodą. Łożyska wykonano z SIC. Uszczelnienie wału w układzie pojedynczym typu HQQV jest rozwiązaniem kasetowym, co upraszcza wymianę i utrzymanie szczelności przy pracy ciągłej. Sprzęgło dzielone oddziela część hydrauliczną od napędu, ułatwiając demontaż bez rozcinania rurociągów. Połączenia procesowe to kołnierze DIN o wielkości DN 50 na wlocie i wylocie, z ciśnieniem znamionowym przyłącza PN 25. Rozmiar kołnierza silnika to FF265, a pozycja skrzynki zaciskowej to 6.

Parametry pracy i zakres zastosowania

Pompa pracuje z prędkością 2919 obr/min przy danych katalogowych. Przepływ znamionowy wynosi 17 m3/h przy wysokości podnoszenia 90 m, a maksymalne podniesienie sięga 113 m. Orientacja pionowa z króćcami na jednej linii pozwala na zabudowę w ograniczonej przestrzeni instalacyjnej. Maksymalne ciśnienie pracy to 16 bar, utrzymywane zarówno przy 90 °C, jak i przy -20 °C. Dopuszczalna maksymalna temperatura otoczenia to 60 °C. Tolerancja krzywej zgodna jest z ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywności hydraulicznej. Atest higieniczny WRAS potwierdza przydatność do wody pitnej. Zatwierdzenia CE, EAC, UKCA i SEPRO obejmują wymagania rynków europejskich i pozaeuropejskich.

Napęd elektryczny, instalacja i zgodność

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, zgodny ze standardem IEC. Typ silnika 132SB. Nominalna moc silnika P2 to 7,5 kW, a moc wymagana przez pompę to 7,5 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-415 D/660-690 Y V, prąd znamionowy 14,4-14,0/8,30-8,10 A, prąd uruchomienia 780-910 %, współczynnik mocy cos fi 0,88-0,82. Prędkość nominalna 2910-2920 obr/min przy liczbie biegunów 2. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 90,1-90,4 %, przy obciążeniu 3/4 90,8-90,9 %, przy obciążeniu 1/2 90,8-90,4 %. Rodzaj ochrony IEC 34-5 55 Dust/Jetting, klasa izolacji IEC 85 F. Falownik nie jest wbudowany. Masa netto 105 kg, waga brutto 127 kg, objętość transportowa 0,285 m3.
