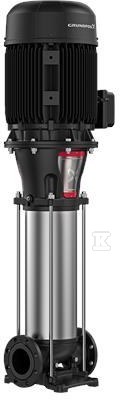

Pompa wielostopniowa pionowa CR155-1 A-F-A-V-HQQV 400D/690Y 50 HZ 99143263

Pionowa pompa wielostopniowa in-line do wody czystej i systemów przemysłowych

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym na wspólnej linii umożliwia montaż w układzie in-line bez dodatkowych kolan i przejść. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN DN 150 przy ciśnieniu nominalnym PN 16. Kompaktowa budowa pionowa pozwala na uzyskanie wysokiego podnoszenia przy ograniczonej powierzchni montażowej, co sprawdza się w podnoszeniu ciśnienia, cyrkulacji i zasilaniu instalacji wodnych.

Budowa i materiały

Głowica pompy i podstawa wykonane są z żeliwa, podstawa dodatkowo jako żeliwo sferoidalne EN 1563 EN-GJS-500-7, ASTM A536-84 65-45-12. Wszystkie elementy mające kontakt z tłoczoną cieczą wykonane są ze stali nierdzewnej EN 1.4301, AISI 304. Wirnik ze stali nierdzewnej pracuje z łożyskiem WC/WC, a łożysko oporowe wykonano z Graflon. Uszczelnienie wału to kasetowe rozwiązanie HQQV w układzie pojedynczym, zapewniające łatwy serwis i dostęp. Rozmiar kołnierza silnika FF300 ułatwia integrację z napędem, a masa netto 245 kg przy wadze brutto 310 kg wskazuje na stabilną konstrukcję przeznaczoną do pracy ciągłej. Objętość opakowania 1,14 m3.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -20 °C do 90 °C, przy temperaturze pracy odniesienia 20 °C. Maksymalna temperatura otoczenia wynosi 60 °C, a maksymalne ciśnienie pracy to 16 bar przy 90 °C. Nominalny przepływ to 155 m3/h przy wysokości podnoszenia 27 m, przy prędkości pompy 2957 obr/min. Tolerancja krzywej zgodna z ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ?0,70.

• zasilanie i podnoszenie ciśnienia w systemach wodociągowych i budynków użyteczności publicznej
• cyrkulacja w instalacjach HVAC, chłodzenia i ogrzewania
• przemysłowe procesy mycia i płukania czystą wodą
• aplikacje wymagające atestu higienicznego ACS

Zgodności CE, EAC, UKCA i SEPRO potwierdzają dopuszczenie do stosowania w instalacjach komercyjnych i przemysłowych.

Dane elektryczne i montaż

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 160MD. Nominalna moc silnika P2 to 15 kW, moc wymagana przez pompę 15 kW, klasa efektywności IE3. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-415 D / 660-690 Y V, prąd znamionowy 28,0-26,0 / 16,2-15,6 A, współczynnik mocy cos ? 0,89-0,87. Prędkość nominalna 2930-2950 obr/min przy 2 biegunach, prąd uruchomienia 660-780 %. Sprawność silnika przy pełnym obciążeniu 91,9 %, przy 3/4 obciążenia 92,4-92,7 %, przy 1/2 obciążenia 92,4-92,3 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting, pozycja skrzynki zaciskowej 6. Falownik nie jest wbudowany.
