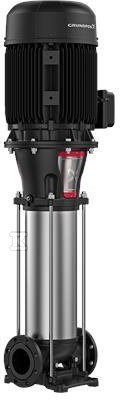

Pompa wielostopniowa pionowa CR185-1-1 A-F-A-V-HQQV 400D/690Y 50 HZ 99143723

Pionowa pompa wielostopniowa in-line do wody o dużym przepływie

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii. Układ in-line umożliwia montaż w linii rurociągu bez dodatkowych kolan, a przeniesienie mocy przez sprzęgło dzielone zapewnia dostęp do zespołu napędowego bez demontażu hydrauliki. Głowica i podstawa wykonane są z żeliwa, natomiast wszystkie elementy zwilżane to stal nierdzewna, co ogranicza korozję przy pracy z wodą w zakresie temperatur od -20 °C do 90 °C.

Budowa i materiały

Konstrukcja opiera się na żeliwnej głowicy i podstawie z żeliwa sferoidalnego EN-GJS-500-7 wg EN 1563, odpowiednik ASTM A536-84 65-45-12. Części mające kontakt z tłoczoną cieczą wykonano ze stali nierdzewnej EN 1.4301, a wirnik z bardziej odpornej stali EN 1.4401, AISI 316. Łożyska ślizgowe WC/WC oraz łożysko oporowe Graflon. Uszczelnienie wału typu kasetowego HQQV w układzie pojedynczym zapewnia wysoką niezawodność, bezpieczeństwo obsługi i łatwy serwis. Przyłącza rurociągów to kołnierze DIN DN 200 na wlocie i wylocie przy ciśnieniu nominalnym PN 16, z kołnierzem silnika FF300. Pozycja skrzynki zaciskowej 6 ułatwia podłączenie w zabudowie pionowej.

Parametry pracy i napęd

Pompa pracuje z prędkością 2951 obr/min i osiąga przepływ znamionowy 185 m3/h przy wysokości podnoszenia 28,1 m. Maksymalna wysokość podnoszenia sięga 39,9 m. Dopuszczalne maksymalne ciśnienie pracy to 16 bar, przy maksymalnej temperaturze cieczy 90 °C, a maksymalna temperatura otoczenia wynosi 60 °C. Gęstość odniesienia dla danych hydraulicznych to 998,2 kg/m3 przy temperaturze pracy 20 °C.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, zgodny z normą IEC, typ 160LB. Moc znamionowa P2 to 18,5 kW, przy częstotliwości podstawowej 50 Hz i napięciu 3 x 380-415 D/660-690 Y V. Prąd znamionowy 34,5-32,5/20,0-18,8 A, współczynnik mocy cos ? 0,89-0,85, prędkość nominalna 2940-2950 obr/min, 2 bieguny. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 92,4 %, przy 3/4 obciążenia 93,2-93,0 %, przy 1/2 obciążenia 93,2-92,2 %. Klasa izolacji F, stopień ochrony 55 wg IEC 34-5 Dust/Jetting. Minimalny wskaźnik sprawności MEI ? 0,70. Masa netto 345 kg, masa brutto 466 kg, objętość wysyłkowa 1,25 m3.

Zastosowanie i zgodność

Urządzenie tłoczy wodę w instalacjach o stałym lub zmiennym zapotrzebowaniu, gdzie wymagany jest duży przepływ przy umiarkowanym podnoszeniu. Tolerancja krzywej wg ISO9906:2012 3B zapewnia powtarzalność charakterystyk hydraulicznych. Atest higieniczny ACS potwierdza przydatność do kontaktu z wodą. Znakowania CE, EAC, UKCA, SEPRO potwierdzają zgodność z wymaganiami rynkowymi. Materiał z certyfikatem wg standardów UE oraz brak wbudowanego falownika oznaczają prostą integrację z klasycznymi układami sterowania.
