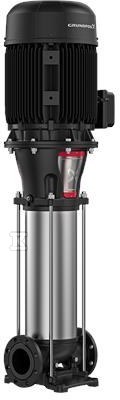

Pompa wielostopniowa pionowa CR185-1 A-F-A-V-HQQV 400D/690Y 50 HZ 99143724

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa odśrodkowa wielostopniowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do tłoczenia wody. Budowa in-line pozwala na montaż w istniejącym przewodzie bez dodatkowych kolan, a przeniesienie mocy przez sprzęgło dzielone ułatwia serwis. Kasetowe uszczelnienie wału HQQV zapewnia dostęp do części zużywających się bez demontażu wirnika i rurociągów.

Budowa i materiały

Głowica pompy i podstawa wykonane są z żeliwa, podstawa dodatkowo określona jako żeliwo sferoidalne EN 1563 EN-GJS-500-7, ASTM A536-84 65-45-12. Wszystkie części zwilżane wykonano ze stali nierdzewnej, elementy mające kontakt z tłoczoną cieczą to stal EN 1.4301, wirnik to stal nierdzewna EN 1.4401, AISI 316. Łożyska to WC/WC, łożysko oporowe Graflon. Materiał z certyfikatem wg standardów EU. Układ uszczelnienia wału to Single, kod HQQV.

• króćce ssawny i tłoczny w układzie in-line na tym samym poziomie
• połączenie rurociągów kołnierzami DIN, wielkość przyłącza wlotowego DN 200 i wylotowego DN 200, ciśnienie znamionowe do podłączenia PN 16
• rozmiar kołnierza silnika FF300
• pozycja skrzynki zaciskowej 6

Parametry hydrauliczne i warunki pracy

Pompa pracuje z prędkością 2961 obr/min. Przepływ znamionowy 185 m3/h przy wysokości podnoszenia 34,1 m. Orientacja pionowa. Tolerancja krzywej ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70.

Czynnik tłoczony to woda. Zakres temperatury cieczy -20 °C . 90 °C, temperatura cieczy podczas pracy 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy temperaturze 16 bar / 90 °C. Maksymalna temperatura otoczenia 60 °C.

Atesty higieniczne ACS. Zatwierdzenia CE, EAC, UKCA, SEPRO.

• masa netto 360 kg, waga brutto 481 kg
• objętość do wysyłki 1,25 m3

Silnik elektryczny i dane zasilania

Zintegrowany 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 180MB. Nominalna moc silnika P2 22 kW, moc wymagana przez pompę 22 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-415 D / 660-690 Y V, prąd znamionowy 39,5/22,8 A, prąd uruchomienia 830 %, cos fi 0,90-0,90.

Prędkość nominalna 2950 obr/min, liczba biegunów 2, klasa efektywności IE3. Sprawność silnika przy pełnym obciążeniu 92,7-92,7 %, przy obciążeniu 3/4 93,7-94,0 %, przy obciążeniu 1/2 94,4-94,1 %. Rodzaj ochrony IEC 34-5 55 Dust/Jetting, klasa izolacji IEC 85 F. Numer silnika 85U17530. Układ sterowania bez falownika.

Montaż i zastosowanie

Układ in-line z kołnierzami DIN DN 200 ułatwia wbudowanie w instalację przemysłową i budynków użyteczności publicznej. Stal nierdzewna części zwilżanych i atest ACS pozwalają na pracę z wodą pitną w dopuszczalnym zakresie temperatur. Żeliwna głowica i podstawa oraz sprzęgło dzielone sprzyjają stabilnej pracy przy ciągłym tłoczeniu wody o gęstości zbliżonej do wody destylowanej.

• brak falownika w standardzie
• urządzenie do obsługi ciągu nie jest przewidziane
