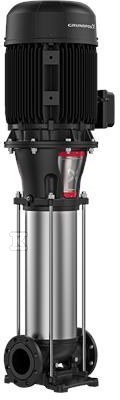

Pompa wielostopniowa pionowa CR185-2 A-F-A-V-HQQV 400D/690Y 50 HZ 99143726

Pionowa pompa wielostopniowa in-line do transportu wody czystej

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym na tej samej linii przeznaczona jest do ciągłego tłoczenia wody w instalacjach przemysłowych, komunalnych i obiektowych. Układ in-line upraszcza montaż w istniejących rurociągach, a przeniesienie mocy przez sztywne sprzęgło dzielone pozwala na wymianę uszczelnienia wału bez demontażu silnika z pompy. Głowica i podstawa wykonane są z żeliwa, a wszystkie części zwilżane ze stali nierdzewnej, co zapewnia odporność na korozję w typowych zastosowaniach wodnych.

Konstrukcja i materiały odporne na pracę ciągłą

Podstawa i głowica pompy wykonane są z żeliwa sferoidalnego EN 1563 EN-GJS-500-7, odpowiednik ASTM A536-84 65-45-12. Elementy mające kontakt z tłoczoną cieczą to stal nierdzewna, wirnik z EN 1.4401 AISI 316, a pozostałe części zwilżane z EN 1.4301. Komory i wirniki wykonano z blachy ze stali nierdzewnej z pierścieniem prowadzącym PEEK, co poprawia szczelność i utrzymuje wysoką sprawność hydrauliczną.

Uszczelnienie wału typu HQQV to zbalansowana jednostka O-ring z systemem sztywnego przenoszenia momentu, montowana w formie kasety. Twarde powierzchnie uszczelniające to SiC/SiC, a uszczelnienie wtórne FKM. Taka para materiałowa zapewnia odporność na ścieranie i dobrą odporność chemiczną w wodzie. Łożyska WC/WC oraz łożysko oporowe Graflon wspierają pracę przy wysokich ciśnieniach.

Powierzchnie stalowe, żeliwne i aluminiowe pokryto powłoką epoksydową naniesioną procesem katodowego elektroosadzania CED, grubość suchego filmu 18-22 µm, kolor NCS 9000/RAL 9005. Pompa ma dwa otwory pomiaru ciśnienia po stronie ssawnej i tłocznej podstawy oraz przyłącza kołnierzowe DIN DN 200 PN 16.

Wydajność, zakres pracy i certyfikaty

Pompa pracuje z prędkością 2968 obr/min i osiąga przepływ znamionowy 185 m3/h przy wysokości podnoszenia 67,9 m, przy maksymalnej wysokości 90,8 m. Dane oparte są na wodzie o temperaturze 20 °C i gęstości 998,2 kg/m3. Zakres temperatury cieczy to -20 . 90 °C, maksymalne ciśnienie pracy 16 bar, przy 16 bar / 90 °C. Maksymalna temperatura otoczenia 55 °C.

Krzywa pracy spełnia tolerancję ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70. Urządzenie posiada atesty do wody pitnej ACS oraz oznaczenia CE, EAC, UKCA, SEPRO. Liczba stopni to 2, orientacja pionowa, układ uszczelnienia pojedynczy.

Silnik, montaż i zabezpieczenia eksploatacyjne

Zastosowano 3-fazowy silnik asynchroniczny chłodzony wentylatorem, standard IEC, moc znamionowa P2 45 kW, prędkość nominalna 2960 obr/min, 2 bieguny. Napięcie 3 x 380-420 D / 660-725 Y V, prąd znamionowy 78/45 A, cos ? 0,89. Sprawność klasy IE3, 94,0 % przy pełnym obciążeniu, 94,5 % przy 3/4 obciążenia i 94,4 % przy 1/2 obciążenia.

Silnik ma klasę ochrony IP55, izolację klasy F i wbudowane termistory PTC wg DIN 44081/DIN 44082 do ochrony termicznej uzwojeń. Montaż na stopach z kołnierzem silnika FF400, chłodzenie IC 411, pozycja skrzynki zaciskowej 6. Przyłącza rurowe DIN, wlot DN 200, wylot DN 200.

Masa netto 596 kg, masa brutto 742 kg, objętość wysyłkowa 2,04 m3. Pompa mocowana jest do fundamentu czterema śrubami przez płytę podstawową, a kołnierze mocowane są pierścieniami blokującymi.
