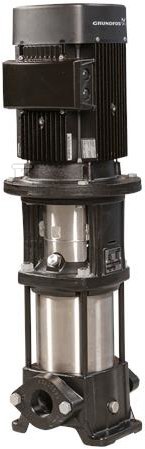

Pompa wielostopniowa pionowa CR20-1 A-A-A-V-HQQV 3x230/400 50 HZ 96500429

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym na tej samej linii przeznaczona jest do transportu czystej wody w instalacjach wymagających zwartego montażu. Głowica i podstawa wykonane z żeliwa szarego zapewniają stabilność mechaniczną, a wszystkie elementy zwilżane ze stali nierdzewnej EN 1.4301, AISI 304, ograniczają ryzyko korozji. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a kasetowe uszczelnienie wału typu HQQV zwiększa niezawodność i ułatwia serwis. Pompa pracuje z prędkością ok. 2853 obr/min, osiągając przepływ znamionowy ok. 21 m3/h przy wysokości podnoszenia ok. 9,9 m. Zakres temperatury tłoczonej cieczy to od -20 °C do 90 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3.

Budowa i materiały odporne na korozję

Konstrukcja in-line pozwala na montaż w linii rurociągu bez dodatkowych kolan. Podstawa z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B stanowi solidną bazę, natomiast wirnik ze stali nierdzewnej EN 1.4301 zapewnia odporność na wodę pitną. Łożysko wykonane z SIC ogranicza tarcie i wydłuża żywotność. Uszczelnienie wału w układzie pojedynczym z kodem HQQV zapewnia szczelność przy jednoczesnym łatwym dostępie serwisowym. Tolerancja krzywej wg ISO9906:2012 3B potwierdza powtarzalność charakterystyki hydraulicznej.

Parametry pracy i silnik IE3

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, zgodny z normą IEC, typ 80C, z klasą efektywności IE3. Nominalna moc silnika P2 wynosi 1,1 kW, a moc wymagana przez pompę to 1,1 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 220-240 D / 380-415 Y V, prąd znamionowy 4,35/2,50 A, prąd uruchomienia 450-500 %. Współczynnik mocy cos ? 0,83-0,76, prędkość nominalna 2840-2870 obr/min, liczba biegunów 2. Sprawność silnika przy pełnym obciążeniu 82,7 %, przy 3/4 obciążenia 84,6-84,0 %, przy 1/2 obciążenia 85,4-82,8 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej.

Zastosowanie i warunki instalacji

Pompa przeznaczona jest do wody jako czynnika tłoczonego. Maksymalne ciśnienie pracy to 10 bar, zachowane w zakresie temperatur od -20 °C do 90 °C, przy maksymalnej temperaturze otoczenia 60 °C. Przyłącza typu Oval / Rp o wielkości 2 inch na wlocie i wylocie, ciśnienie znamionowe PN 10, rozmiar kołnierza silnika FT100 ułatwiają integrację z istniejącą instalacją. Pozycja skrzynki zaciskowej 6 upraszcza podłączenie elektryczne. Atesty higieniczne WRAS oraz zatwierdzenia CE, EAC, UKCA, SEPRO rozszerzają możliwości zastosowania w instalacjach wody pitnej i przemysłowych. Masa netto 41 kg, masa brutto 45 kg, objętość wysyłkowa 0,094 m3.
