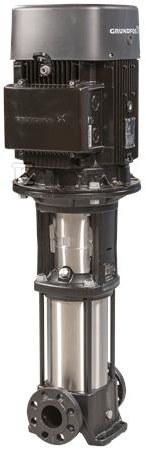

Pompa wielostopniowa pionowa CR20-1 A-F-A-V-HQQV 3x230/400 50 HZ 96500417

Pionowa pompa wielostopniowa in-line do transportu wody

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż w układzie in-line bez dodatkowych kolan czy przejściówek. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301. Rozwiązanie jest przeznaczone do pompowania wody w zakresie temperatur od -20 °C do 90 °C, z nominalną temperaturą pracy 20 °C i gęstością 998,2 kg/m3. Przeniesienie mocy odbywa się przez sztywne sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN.

Budowa i materiały odporne na pracę ciągłą

Konstrukcja in-line upraszcza instalację i serwis, bo króćce ssawny i tłoczny znajdują się na jednym poziomie. Podstawa z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B zapewnia stabilność mechaniczną, a wirnik ze stali nierdzewnej EN 1.4301, AISI 304 ogranicza ryzyko korozji przy wodzie. Łożyska SIC zwiększają odporność na ścieranie.

Uszczelnienie wału typu HQQV w układzie pojedynczym zapewnia wysoką niezawodność, bezpieczną obsługę i szybki dostęp serwisowy. Przyłącza DN 50 z kołnierzami DIN i ciśnieniem znamionowym PN 25 pozwalają na bezpośrednie wpięcie w instalację przemysłową lub wodociągową.

Parametry pracy i silnik o wysokiej sprawności

Pompa pracuje z prędkością ok. 2853 obr/min, co przy nominalnym przepływie 21 m3/h daje wysokość podnoszenia 9,9 m. Krzywa pracy spełnia tolerancję ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywności hydraulicznej.

Silnik 3-fazowy asynchroniczny, chłodzony wentylatorem i montowany na stopach, ma moc nominalną P2 1,1 kW i klasę efektywności IE3. Napięcie znamionowe 3 x 220-240 D/380-415 Y V przy 50 Hz, prąd znamionowy 4,35/2,50 A, współczynnik mocy cos ? 0,83-0,76, prędkość nominalna 2840-2870 obr/min, liczba biegunów 2. Sprawność silnika przy pełnym obciążeniu to 82,7 %, przy 3/4 obciążenia 84,6-84,0 %, przy 1/2 obciążenia 85,4-82,8 %. Klasa izolacji F i ochrona IP55 Dust/Jetting pozwalają na pracę w otoczeniu do 60 °C.

Maksymalne ciśnienie pracy to 16 bar, zarówno przy 90 °C jak i -20 °C. Atest higieniczny WRAS oraz oznaczenia CE, EAC, UKCA, SEPRO potwierdzają zgodność z wymaganiami rynkowymi.

Montaż i zastosowanie w instalacjach przemysłowych i wodociągowych

Orientacja pionowa i układ in-line ułatwiają zabudowę w ograniczonej przestrzeni. Rozmiar kołnierza silnika FT100 i pozycja skrzynki zaciskowej 6 upraszczają podłączenie elektryczne. Masa netto 42 kg, masa brutto 55 kg, objętość wysyłkowa 0,173 m3.

Brak falownika w standardzie oznacza pracę z siecią 50 Hz, a stal nierdzewna części zwilżanych ogranicza osadzanie i ułatwia utrzymanie higieny.
