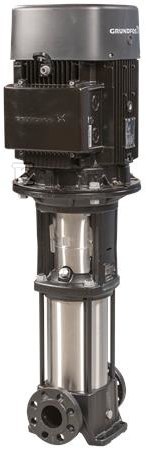

Pompa wielostopniowa pionowa CR20-5 A-F-A-V-HQQV 3x400D 50 HZ 96500594

Pionowa pompa wielostopniowa in-line do wody i instalacji przemysłowych

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym na tej samej linii przeznaczona jest do transportu czystej wody w instalacjach przemysłowych, komunalnych i obiektowych. Układ in-line ułatwia montaż w istniejących rurociągach, a przeniesienie mocy przez sprzęgło dzielone pozwala na szybki dostęp do wirnika i uszczelnienia bez demontażu rurociągu. Konstrukcja kasetowa zapewnia wysoką niezawodność pracy i prosty serwis.

Budowa i materiały

Głowica pompy i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, co daje sztywność całej konstrukcji i odporność na obciążenia mechaniczne. Wszystkie elementy mające kontakt z tłoczoną cieczą wykonane są ze stali nierdzewnej EN 1.4301, AISI 304. Wirnik ze stali nierdzewnej oraz łożysko SIC ograniczają zużycie przy pracy z wodą w szerokim zakresie temperatur.

Uszczelnienie wału typu HQQV w układzie pojedynczym zapewnia szczelność przy jednoczesnym łatwym montażu i wymianie. Przyłącza rurociągów realizowane są kołnierzami DIN DN 50 przy nominalnym ciśnieniu PN 25, a kołnierz silnika FF265 umożliwia standardowe połączenie z podstawą. Orientacja pionowa i układ in-line pozwalają na kompaktowe zabudowanie pompy w ograniczonej przestrzeni.

Parametry pracy i napęd

Pompa pracuje z prędkością około 2919 obr/min i osiąga przepływ znamionowy 21 m3/h przy wysokości podnoszenia 58 m. Maksymalna wysokość podnoszenia wynosi 73,4 m, a maksymalne ciśnienie pracy to 16 bar przy temperaturze cieczy do 90 °C i do -20 °C. Zakres temperatury cieczy wynosi -20 . 90 °C, a temperatura pracy w danych katalogowych to 20 °C przy gęstości 998,2 kg/m3.

Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej. Tolerancja krzywej zgodna z ISO9906:2012 3B zapewnia powtarzalność parametrów. Urządzenie posiada atesty higieniczne WRAS oraz oznaczenia CE, EAC, UKCA, SEPRO.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, typ 132SC, standard IEC. Moc znamionowa P2 to 5,5 kW przy częstotliwości 50 Hz i napięciu 3 x 380-415 V. Prąd znamionowy to 11 A, współczynnik mocy cos ? 0,87-0,82, prędkość nominalna 2920-2940 obr/min przy 2 biegunach. Klasa efektywności IE3 z sprawnością silnika przy pełnym obciążeniu 89,2 %, przy 3/4 obciążenia 90,0-89,8 % i przy 1/2 obciążenia 89,6-88,4 %. Klasa izolacji F, stopień ochrony IP55 Dust/Jetting.

Zastosowanie i montaż

Układ ssania i tłoczenia na tym samym poziomie upraszcza instalację w linii rurociągu bez konieczności dodatkowych kolan. Maksymalna temperatura otoczenia to 60 °C, co pozwala na pracę w pomieszczeniach technicznych i na zewnątrz pod osłoną. Masa netto 90 kg i masa brutto 112 kg przy objętości wysyłkowej 0,285 m3 ułatwiają transport i pozycjonowanie.

Kasetowe uszczelnienie wału i dostęp przez sprzęgło dzielone skracają czas przeglądów. Stal nierdzewna części zwilżanych i atest WRAS pozwalają na zastosowanie w instalacjach wody pitnej i ciepłej. Brak falownika w standardzie oznacza bezpośrednie zasilanie sieciowe, a silnik z klasą IE3 ogranicza pobór energii w pracy ciągłej.
