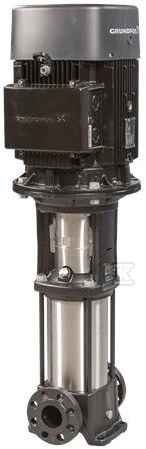

Pompa wielostopniowa pionowa CR20-8 A-F-A-V-HQQV 3x400/690 50 HZ 96500597

Pionowa pompa wielostopniowa in-line do wody czystej

Do transportu wody czystej służy pionowa pompa wielostopniowa in-line z króćcami ssawnym i tłocznym na jednej linii. Układ pozwala na montaż w poziomej, jednorurowej instalacji bez dodatkowych kolan. Przeniesienie mocy odbywa się przez sprzęgło dzielone, co ułatwia dostęp do części hydraulicznych. Pompa pracuje z wodą w zakresie temperatury od -20 °C do 90 °C przy gęstości ok. 998,2 kg/m3.

Budowa i materiały odporne na korozję

Głowica i podstawa pompy wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304, w tym wirniki. Łożyska wykonano z SIC. Uszczelnienie wału typu HQQV w układzie pojedynczym zapewnia wysoką niezawodność i bezpieczną obsługę, a jego konstrukcja kasetowa skraca czas wymiany.

Pompa posiada atest higieniczny WRAS oraz deklaracje zgodności CE, EAC, UKCA i SEPRO. Krzywa pracy spełnia tolerancję ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza efektywność hydrauliczną w klasie wymaganej dla pomp energetycznie efektywnych.

Parametry pracy i napęd

Hydraulika oparta jest na prędkości ok. 2924 obr/min. Przy tej prędkości znamionowy przepływ wynosi 21 m3/h przy wysokości podnoszenia 95,1 m. Maksymalne ciśnienie pracy to 16 bar, utrzymywane zarówno przy 90 °C, jak i -20 °C.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 160MB, o nominalnej mocy P2 11 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-415 D / 660-690 Y V, prąd znamionowy 20,8-19,8/12,0-11,8 A, prąd rozruchowy 660-780 %. Współczynnik mocy cos ? 0,88-0,84, prędkość nominalna 2940-2950 obr/min, 2 bieguny.

Silnik klasy IE3 osiąga sprawność 91,2 % przy pełnym obciążeniu, 91,8 % przy 3/4 obciążenia i 91,3-91,2 % przy 1/2 obciążenia. Klasa izolacji F, ochrona IP55 Dust/Jetting, skrzynka zaciskowa w pozycji 6. Falownik nie jest przewidziany w standardzie.

Montaż i zastosowanie

Połączenia rurowe realizowane są kołnierzami DIN DN 50 na wlocie i wylocie, przy ciśnieniu znamionowym przyłącza PN 25. Rozmiar kołnierza silnika FF300 ułatwia integrację z podstawą. Maksymalna temperatura otoczenia to 60 °C.

Masa netto wynosi 146 kg, masa brutto 174 kg, objętość transportowa ok. 0,488 m3. Konstrukcja in-line i kompaktowe gabaryty sprawiają, że pompa sprawdza się w podnoszeniu wody, gdzie wymagana jest stabilna praca przy wysokim podnoszeniu i czystej cieczy.
