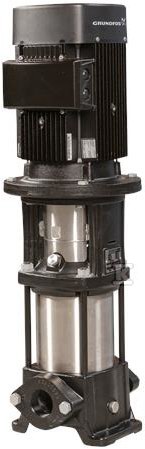

Pompa wielostopniowa pionowa CR3-11 A-A-A-V-HQQV 3x400D 50HZ 96556656

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej osi umożliwia montaż w układzie in-line, bez dodatkowych kolan i przejść. Przeniesienie napędu przez sprzęgło dzielone oddziela część hydrauliczną od silnika, co ułatwia serwis i wymianę. Rozwiązanie jest przeznaczone do pracy z wodą w temperaturze od -20 °C do 90 °C, z nominalnym punktem pracy 3 m3/h przy wysokości podnoszenia 52,7 m przy prędkości 2853 obr/min.

Budowa i materiały

Głowica i podstawa pompy wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie elementy mające kontakt z tłoczoną cieczą to stal nierdzewna EN 1.4301, AISI 304, w tym wirniki. Łożysko wykonano z SIC. Uszczelnienie wału typu kasetowego HQQV, układ pojedynczy, zapewnia wysoką niezawodność, bezpieczną obsługę i szybki dostęp serwisowy. Silnik asynchroniczny 3-fazowy chłodzony wentylatorem montowany jest na stopach, z kołnierzem silnika FT100.

Parametry pracy i zastosowanie

Pompa pracuje z wodą o gęstości 998,2 kg/m3. Zakres temperatury cieczy -20 °C . 90 °C, temperatura pracy odniesienia 20 °C. Maksymalne ciśnienie pracy to 16 bar, utrzymywane przy 16 bar / 90 °C oraz 16 bar / -20 °C. Orientacja pionowa, układ in-line, przyłącza owalne Rp 1 inch na wlocie i wylocie, ciśnienie znamionowe połączenia PN 16. Minimalny wskaźnik efektywności MEI ? 0,70 świadczy o dobrej sprawności hydraulicznej w całym zakresie. Atest higieniczny WRAS pozwala na zastosowanie w instalacjach wymagających czystości cieczy.

Instalacja i dane elektryczne

Montaż przewiduje maksymalną temperaturę otoczenia 60 °C. Skrzynka zaciskowa znajduje się w pozycji 6. Silnik spełnia standard IEC, typ 80C, 2 bieguny, prędkość nominalna 2840-2870 obr/min. Moc znamionowa P2 1,1 kW, moc wymagana przez pompę 1,1 kW. Zasilanie 3 x 380-415 V D, 50 Hz, prąd znamionowy 2,5 A, prąd rozruchowy 450-500 %, cos ? 0,83-0,76. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 82,7 %, przy 3/4 obciążenia 84,6-84,0 %, przy 1/2 obciążenia 85,4-82,8 %. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F. Masa netto 26,1 kg, masa brutto 28,9 kg, objętość wysyłkowa 0,074 m3.

Zgodność i certyfikaty

Urządzenie posiada oznaczenia CE, EAC, UKCA, SEPRO. Tolerancja krzywej zgodna z ISO9906:2012 3B. Brak wbudowanego falownika, sterowanie standardowe.
