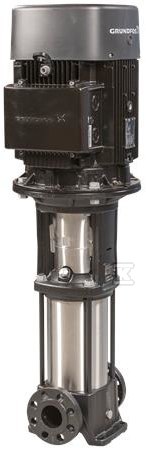

Pompa wielostopniowa pionowa CR3-21 A-FGJ-A-E-HQQE 3x230/400 50HZ 96516664

Pionowa pompa wielostopniowa in-line do wody czystej i użytkowej

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż w układzie in-line bez dodatkowych kolan. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sztywne sprzęgło dzielone, a rurociągi podłącza się kołnierzami łączącymi normy DIN, ANSI i JIS. Kasetowe uszczelnienie wału HQQE zapewnia bezpieczną obsługę i szybki dostęp serwisowy.

Budowa i materiały odporne na korozję

Podstawa i głowica to żeliwo szare EN 1561 EN-GJL-200, ASTM A48-25B, odlane w jednej bryle z wbudowanym korkiem spustowym i zaworem obejściowym po stronie tłocznej. Wirniki i pozostałe części zwilżane to stal nierdzewna EN 1.4301, AISI 304. Łożyska wykonano z SiC, a uszczelnienie wału typu HQQE ma tarcze z krzemionki SiC/SiC oraz wtórne uszczelnienie EPDM odporne na gorącą wodę. Pierścienie PTFE w komorach poprawiają szczelność i sprawność. Konstrukcja kasetowa uszczelnienia pozwala na wymianę bez demontażu wirnika, co skraca czas serwisu.

Praca i zakres zastosowania

Pompa przeznaczona jest do wody o temperaturze od -20 °C do 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Przy prędkości 2899 obr/min zapewnia przepływ znamionowy 3 m3/h przy wysokości podnoszenia 103,6 m, a maksymalna wysokość sięga 139,9 m przy 21 stopniach. Minimalny wskaźnik sprawności MEI ? 0,70 oraz tolerancja krzywej ISO9906:2012 3B świadczą o przewidywalnej charakterystyce. Maksymalne ciśnienie pracy to 25 bar, zachowane zarówno przy 120 °C, jak i -20 °C, przy maksymalnej temperaturze otoczenia 60 °C. Atesty higieniczne WRAS i ACS pozwalają na zastosowanie w instalacjach wody pitnej.

Silnik, zasilanie i montaż

Zestaw napędzany jest 3-fazowym silnikiem asynchronicznym chłodzonym wentylatorem, montowanym na stopach, zgodnym z IEC, typ 90LE. Moc znamionowa P2 to 2,2 kW, klasa efektywności IE3, sprawność przy pełnym obciążeniu 85,9 %, przy 3/4 obciążenia 88,2-87,2 % i przy 1/2 obciążenia 88,0-85,5 %. Częstotliwość 50 Hz, napięcie 3 x 220-240D/380-415Y V, prąd znamionowy 8,00/4,60 A, prąd rozruchowy 840-920 %, cos ? 0,86-0,80, prędkość nominalna 2890-2910 obr/min, 2 bieguny. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F, skrzynka zaciskowa w pozycji 6, kołnierz silnika FT115. Silnik nie ma wbudowanego zabezpieczenia, wymaga wyłącznika silnikowego nastawionego na prąd znamionowy. Przyłącza DN 25/32, ciśnienie nominalne PN 25, klasa kołnierza wlotowego 250 lb, typ przyłącza DIN/ANSI/JIS.

Zgodność, atesty i dane logistyczne

Urządzenie spełnia wymagania CE, EAC, UKCA, SEPRO. Atesty do wody pitnej WRAS i ACS potwierdzają przydatność w instalacjach użytkowych. Masa netto 45,2 kg, masa brutto 48,1 kg, objętość wysyłkowa 0,13 m3.
