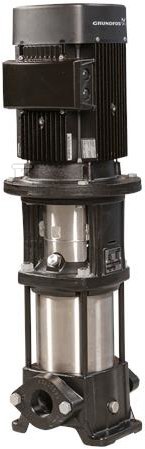

Pompa wielostopniowa pionowa CR3-3 A-A-A-V-HQQV 3x230/400 50HZ 96516607

Pionowa pompa wielostopniowa in-line do podnoszenia ciśnienia i obiegu czystej wody

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do pracy z czystą wodą i nieagresywnymi cieczami. Układ in-line ułatwia montaż w istniejących instalacjach, a przeniesienie mocy przez sprzęgło dzielone zapewnia dostęp do zespołu wirnikowego bez demontażu silnika. Rozwiązanie sprawdza się w systemach zaopatrzenia w wodę, podnoszeniu ciśnienia w budynkach mieszkalnych i komercyjnych oraz w obiegach chłodzenia, klimatyzacji i filtracji.

Budowa i materiały odporne na pracę ciągłą

Głowica i podstawa pompy wykonane są z żeliwa szarego EN 1561 EN-GJL-200, co daje stabilną bazę i dobrą odporność mechaniczną. Wszystkie elementy zwilżane, w tym wirnik, to stal nierdzewna EN 1.4301, AISI 304. Łożysko wykonane jest z SIC. Uszczelnienie wału typu kasetowego HQQV, pojedyncze, zapewnia wysoką niezawodność, bezpieczną obsługę i szybki serwis. Konstrukcja kasetowa ogranicza czas przestoju przy wymianie uszczelnienia, a materiały stykające się z cieczą utrzymują higienę pracy, potwierdzoną atestem WRAS.

Parametry pracy i zakres zastosowania

Pompa pracuje z prędkością ok. 2873 obr/min, przy przepływie znamionowym 3 m3/h i wysokości podnoszenia 15,1 m. Zakres temperatury tłoczonej cieczy to -20 . 90 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Maksymalne ciśnienie pracy wynosi 16 bar, zarówno przy 90 °C jak i -20 °C, przy maksymalnej temperaturze otoczenia 60 °C. Przyłącza wlotowe i wylotowe 1 inch, typ Oval / Rp, przy klasie ciśnieniowej PN 16. Tolerancja krzywej zgodna z ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywności hydraulicznej.

• zaopatrzenie w wodę i odprowadzanie w instalacjach przemysłowych
• podnoszenie ciśnienia w budynkach mieszkalnych i komercyjnych
• obiegi chłodzenia i klimatyzacji
• systemy filtracji i uzdatniania wody

Silnik elektryczny, instalacja i zgodność

Zintegrowany 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 71 A, z kołnierzem FT85. Moc znamionowa P2 0,37 kW przy częstotliwości 50 Hz, napięcie 3 x 220-240 D / 380-415 Y V, prąd znamionowy 1,74/1,00 A, prąd rozruchowy 490-530 %, cos ? 0,80-0,70. Prędkość nominalna 2850-2880 obr/min, 2 bieguny, klasa efektywności IE3, sprawność przy pełnym obciążeniu 73,8 %, przy 3/4 obciążenia 79,0-76,5 %, przy 1/2 obciążenia 75,5-71,5 %. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F, pozycja skrzynki zaciskowej 6. Brak wbudowanego falownika. Masa netto 18,5 kg, masa brutto 21,1 kg, objętość wysyłkowa 0,054 m3.

Urządzenie posiada deklaracje CE, EAC, UKCA, SEPRO oraz atest higieniczny WRAS, co potwierdza przydatność do instalacji z wodą użytkową.
