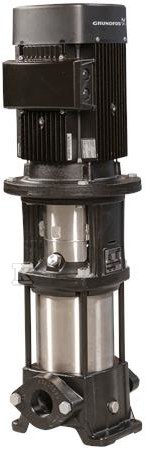

Pompa wielostopniowa pionowa CR3-7 A-A-A-V-HQQV 3x230/400 50HZ 96516611

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym umieszczonymi na tej samej linii. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach. Budowa in-line ułatwia montaż w istniejących ciągach rurowych bez dodatkowych kolan.

Budowa i materiały odporne na korozję

Głowica i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie części zwilżane to stal nierdzewna EN 1.4301, AISI 304, w tym wirnik. Łożysko wykonano z SIC. Uszczelnienie wału typu kasetowego HQQV w układzie single zapewnia niezawodną pracę i ułatwia serwis bez demontażu wirnika.

• króćce ssawny i tłoczny na wspólnej osi, układ in-line
• części zwilżane ze stali nierdzewnej EN 1.4301
• kasetowe uszczelnienie wału HQQV
• sprzęgło dzielone do przeniesienia mocy

Praca i silnik o wysokiej sprawności

Pompa pracuje z prędkością 2856 obr/min i osiąga przepływ znamionowy 3 m3/h przy wysokości podnoszenia 32,8 m. Zakres temperatury tłoczonej cieczy to -20 °C do 90 °C, przy gęstości odniesienia 998,2 kg/m3. Minimalny wskaźnik sprawności MEI ? 0,70, tolerancja krzywej wg ISO9906:2012 3B.

Napęd to silnik IEC typ 71B o nominalnej mocy P2 0,55 kW, 2 bieguny, prędkość nominalna 2830-2850 obr/min, klasa efektywności IE3 ze sprawnością 77,8 % przy pełnym obciążeniu. Zasilanie 3 x 220-240D/380-415Y V, 50 Hz, prąd znamionowy 2,50/1,44 A, cos ? 0,80-0,70, prąd rozruchowy 580-620 %. Ochrona IP55 Dust/Jetting, klasa izolacji F. Skrzynka zaciskowa w pozycji 6.

Instalacja i warunki eksploatacji

Przyłącza wlotowe i wylotowe 1 inch, typ Oval / Rp, ciśnienie znamionowe PN 16. Maksymalne ciśnienie pracy 16 bar, utrzymywane w zakresie temperatur cieczy -20 °C do 90 °C. Maksymalna temperatura otoczenia 60 °C. Rozmiar kołnierza silnika FT85.

Urządzenie posiada atesty higieniczne WRAS oraz oznaczenia CE, EAC, UKCA, SEPRO. Masa netto 19,6 kg, masa brutto 22,4 kg, objętość wysyłkowa 0,063 m3.
