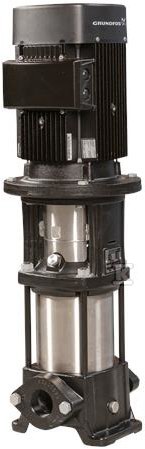

Pompa wielostopniowa pionowa CR3-8 A-A-A-V-HQQV 3x230/400 50HZ 96516612

Pionowa pompa wielostopniowa in-line do wody i podnoszenia ciśnienia

Pionowa pompa wielostopniowa in-line przeznaczona do transportu czystej wody. Króćce ssawny i tłoczny umieszczone są na tej samej osi, co pozwala na montaż na poziomym lub pionowym odcinku rurociągu bez dodatkowych kolan. Przeniesienie napędu odbywa się przez sprzęgło dzielone, a silnik montowany jest na stopach, co ułatwia serwis i wymianę.

• przepływ znamionowy ok. 3 m3/h przy wysokości podnoszenia 38,3 m przy prędkości ok. 2864 obr/min
• zakres pracy cieczy od -20 °C do 90 °C, temperatura pracy odniesienia 20 °C, gęstość 998,2 kg/m3
• maksymalne ciśnienie pracy 16 bar, przyłącza 1 inch Rp, kołnierz silnika FT100, PN 16
• minimalny wskaźnik sprawności MEI ? 0,70, tolerancja krzywej ISO9906:2012 3B, atest higieniczny WRAS

Budowa i materiały odporne na pracę ciągłą

Głowica pompy i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie elementy zwilżane, w tym wirniki, wykonane są ze stali nierdzewnej EN 1.4301, AISI 304. Łożysko wykonane jest z SIC. Uszczelnienie wału typu HQQV w układzie pojedynczym zapewnia szczelność przy jednoczesnym łatwym dostępie serwisowym. Kasetowa konstrukcja uszczelnienia ogranicza czas obsługi i ryzyko błędnego montażu. Przeniesienie mocy przez sprzęgło dzielone oddziela część hydrauliczną od silnika, co ułatwia demontaż bez rozbierania rurociągu.

Parametry pracy i zastosowanie w instalacjach

Pompa pracuje z wodą bez zanieczyszczeń chemicznie agresywnych, stałych i włóknistych. Zakres temperatur cieczy -20 °C . 90 °C. Maksymalne ciśnienie przy temperaturze 90 °C i -20 °C wynosi 16 bar, maksymalna temperatura otoczenia to 60 °C. Przyłącza owalne Rp 1 inch na wlocie i wylocie umożliwiają szybkie połączenie z instalacją. Orientacja pionowa i układ in-line sprawdzają się w systemach transportu, zwiększania ciśnienia i cyrkulacji. Zatwierdzenia CE, EAC, UKCA, SEPRO oraz atest WRAS potwierdzają zgodność z wymaganiami sanitarnymi i rynkowymi.

Silnik elektryczny IE3 i warunki montażu

Zastosowano 3-fazowy silnik asynchroniczny chłodzony wentylatorem, standard IEC, typ 80 A. Nominalna moc P2 0,75 kW, moc wymagana przez pompę 0,75 kW, częstotliwość 50 Hz, napięcie nominalne 3 x 220-240 D / 380-415 Y V, prąd znamionowy 3,30/1,90 A, prąd rozruchowy 580-620 %. Prędkość nominalna 2840-2870 obr/min, liczba biegunów 2, współczynnik mocy cos ? 0,81-0,71. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 80,7 %, przy 3/4 obciążenia 82,7-80,9 %, przy 1/2 obciążenia 81,7-77,9 %. Klasa izolacji F, ochrona IP55 Dust/Jetting wg IEC 34-5. Skrzynka zaciskowa w pozycji 6. Masa netto 23 kg, masa brutto 25,7 kg, objętość wysyłkowa 0,063 m3.
