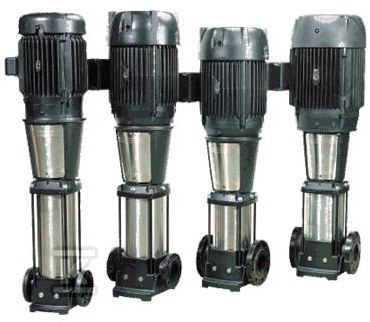

Pompa wielostopniowa pionowa CR32-1 A-G-A-V-HQQV 3x230/460 60 HZ 96419679

Pompa wielostopniowa pionowa inline do wody z króćcami na wspólnej linii

Pionowa pompa odśrodkowa wielostopniowa w układzie inline z króćcem ssawnym i tłocznym na tym samym poziomie. Głowica pompy i podstawa wykonane są z żeliwa, a wszystkie części mające kontakt z cieczą ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami ANSI. Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach. Konstrukcja kasetowego uszczelnienia wału HQQV zapewnia łatwy serwis i dostęp przy zachowaniu szczelności.

Budowa i materiały

Podstawa wykonana jest z żeliwa szarego EN 1563 EN-GJS-500-7, zgodnego z ASTM A536 80-55-06. Wirnik i pozostałe elementy zwilżane to stal nierdzewna EN 1.4301, AISI 304. Łożysko wykonano z SIC, a łożysko oporowe z Graflon. Uszczelnienie wału typu Single o kodzie HQQV ma budowę kasetową. Przyłącza wlotowe i wylotowe to 2 1/2 inch w standardzie ANSI, ciśnienie znamionowe PN 16, klasa kołnierza wlotowego 150 lb. Rozmiar kołnierza silnika to 182TC. Orientacja pompy to pionowa.

Parametry pracy i napęd

Pompa przeznaczona jest do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -20 °C do 90 °C, temperatura pracy odniesienia 20 °C. Prędkość pompy bazowa to 3461 obr/min przy przepływie znamionowym 36 m3/h i wysokości podnoszenia 20,6 m. Rzeczywista średnica wirnika wynosi 118,4 mm. Maksymalne ciśnienie pracy to 16 bar, dopuszczalne przy 90 °C i przy -20 °C. Maksymalna temperatura otoczenia to 60 °C.

Silnik spełnia standard NEMA, typ 112CA. Nominalna moc silnika P2 to 3,7 kW, moc wymagana przez pompę 3,7 kW. Częstotliwość podstawowa 60 Hz, napięcie nominalne 3 x 208-230YY/460Y V. Współczynnik serwisowy 1,15. Prąd znamionowy 14,1-13,1/7,29 A, prąd uruchomienia 1000-1470 %. Współczynnik mocy cos fi 0,89-0,86. Prędkość nominalna 3525-3540 obr/min, liczba biegunów 2. Klasa efektywności IE to NEMA Premium / IE3 60Hz. Sprawność silnika przy pełnym obciążeniu 88,5-88,5 %, przy obciążeniu 3/4 88,5-87,3 %, przy obciążeniu 1/2 86,9-84,7 %. Rodzaj ochrony IEC 34-5 to 55 Dust/Jetting, klasa izolacji IEC 85 to F. Falownik nie jest przewidziany.

Zastosowanie i montaż

Układ inline umożliwia montaż bezpośrednio w rurociągu bez dodatkowych armatur odgałęźnych. Tolerancja krzywej zgodna z ISO9906:2012 3B, zatwierdzenia CURUS. DOE Pump Energy Index CL wynosi 0,87. Masa netto to 86,5 kg, masa brutto 94,6 kg, objętość wysyłkowa 0,309 m3.
