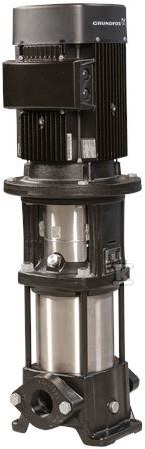

Pompa wielostopniowa pionowa CR5-10 A-A-A-V-HQQV 3x400D 50HZ 96556849

Pionowa pompa wielostopniowa in-line do wody czystej z silnikiem IE3

Pionowa pompa wielostopniowa w układzie in-line z króćcami ssawnym i tłocznym na tej samej linii. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach. Kasetowe uszczelnienie wału HQQV zapewnia łatwy serwis i dostęp, a konstrukcja z króćcami na jednym poziomie ułatwia montaż w ograniczonej przestrzeni.

Budowa i materiały

Głowica i podstawa pompy wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie części zwilżane mają kontakt z cieczą ze stali nierdzewnej EN 1.4301, AISI 304, w tym wirnik. Łożysko wykonane jest z SiC. Uszczelnienie wału typu single w kodzie HQQV to rozwiązanie kasetowe, które ogranicza czas obsługi i zwiększa niezawodność pracy. Orientacja pionowa i układ in-line pozwalają na bezpośrednie połączenie z instalacją bez dodatkowych kolan.

Parametry pracy i instalacja

Pompa pracuje z prędkością ok. 2896 obr/min i osiąga przepływ znamionowy 5,8 m3/h przy wysokości podnoszenia 51,8 m. Zakres temperatury tłoczonej cieczy to -20 . 90 °C, temperatura pracy odniesienia 20 °C, gęstość odniesienia 998,2 kg/m3. Maksymalne ciśnienie pracy wynosi 16 bar, zachowane w całym zakresie temperatur od -20 °C do 90 °C. Przyłącza wlotowe i wylotowe 1 1/4 inch, typ Oval / Rp, ciśnienie znamionowe PN 16. Maksymalna temperatura otoczenia 60 °C. Minimalny wskaźnik sprawności MEI ? 0,57. Tolerancja krzywej zgodna z ISO9906:2012 3B. Atest higieniczny WRAS oraz zatwierdzenia CE, EAC, UKCA, SEPRO.

Silnik elektryczny i zasilanie

Silnik standardu IEC, typ 90SD, 2-biegunowy, 50 Hz. Nominalna moc P2 1,5 kW, moc wymagana przez pompę 1,5 kW. Napięcie nominalne 3 x 380-415 V, prąd znamionowy 3,3 A, prąd uruchomienia 750-820 %, współczynnik mocy cos ? 0,84-0,78. Prędkość nominalna 2890-2910 obr/min. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 84,2 %, przy 3/4 obciążenia 86,4-84,9 %, przy 1/2 obciążenia 86,0-83,0 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Rozmiar kołnierza silnika FT115, pozycja skrzynki zaciskowej 6. Brak wbudowanego falownika częstotliwości. Masa netto 33,9 kg, masa brutto 38 kg.
